hhdb数据库介绍(10-25)

报表

计算节点吞吐量

计算节点吞吐量为前端应用发往计算节点的操作量统计，一般用SELECT、UPDATE、DELETE、INSERT、OTHER五种类型分类用户操作。

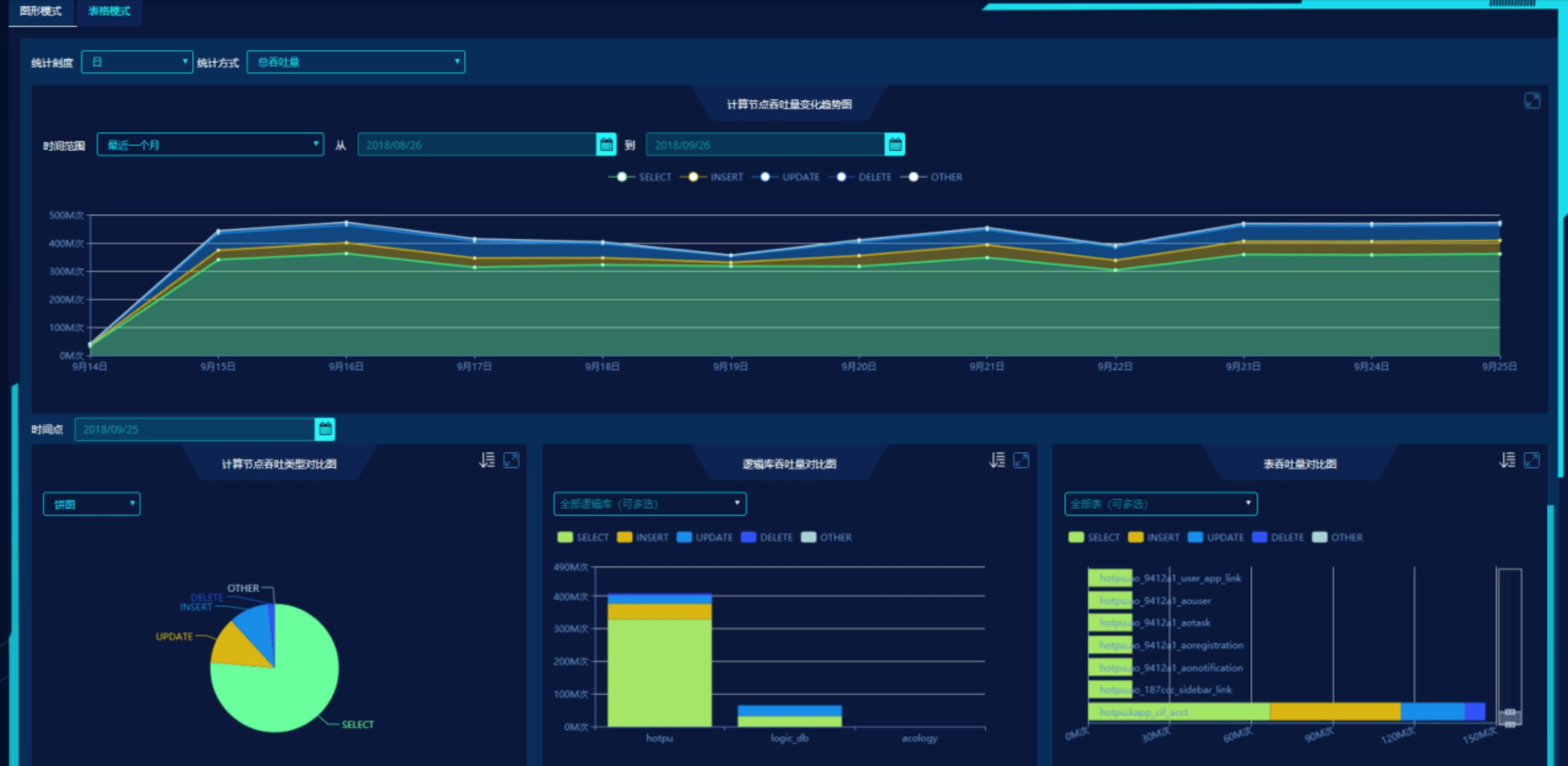

图形模式

图形模式有四个维度，可显示整个集群的吞吐量情况，也可以选择显示操作类型、逻辑库和表的吞吐量情况。

• 各吞吐量图表的统计刻度与统计方式一致
• 统计刻度可选择：月、日、小时、分
• 统计方式可选择：总吞吐量、平均吞吐速率

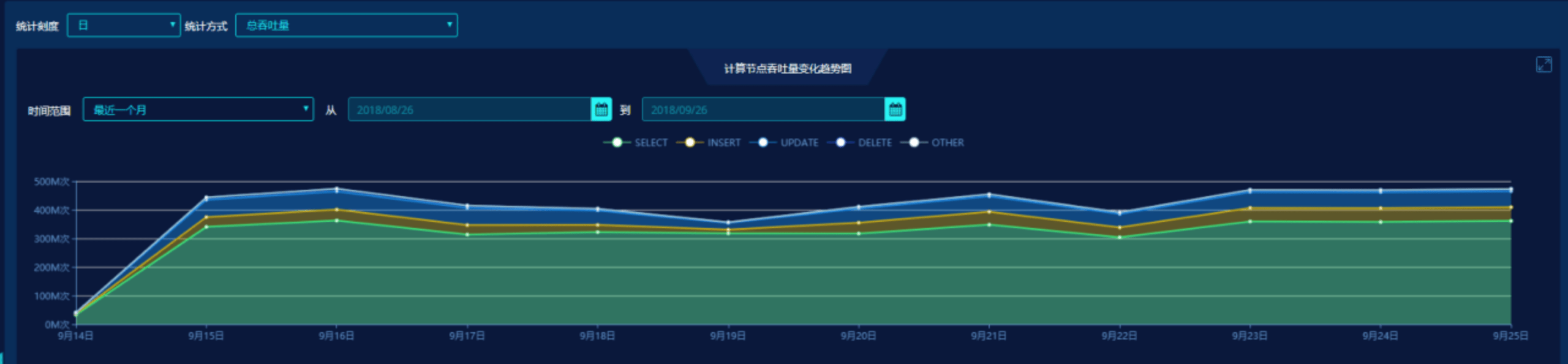

1. 计算节点吞吐量变化趋势图

• 展示整个计算节点集群中吞吐量在一定时间内的变化趋势。以及各个操作在总吞吐量中的占比
• 图为堆积图，两个坐标轴分别为时间和吞吐量。面积中不同色条表示不同操作的吞吐量
• 时间范围包含：最近一个月、最近三个月、自定义
• 鼠标悬停在某个点时，显示各个操作的吞吐量数据，单击图上某个点时，将后三张图的时间点与该时间点设置成一致

2. 计算节点吞吐类型对比图

• 描绘某个时间段内，整个计算节点集群吞吐量中各个操作的占比情况
• 支持柱图和饼图，默认为饼图，可以选择切换。坐标轴为操作类型和吞吐量
• 饼图同时显示百分比和具体数字
• 支持放大图形到全屏
• 柱状图支持排序功能，可以选择升序或降序

3. 逻辑库吞吐量对比图

• 展示某个时间段内，整个计算节点集群中吞吐量在逻辑库维度上的对比情况
• 图为堆积柱图，各个层均显示数值。坐标轴为逻辑库和吞吐量
• 支持放大图形到全屏
• 允许筛选逻辑库
• 点击图上某个柱型时，进入对应逻辑库维度的吞吐量报表
• 柱状图支持排序功能，可以选择升序或降序，可以按照各个吞吐类型进行排序

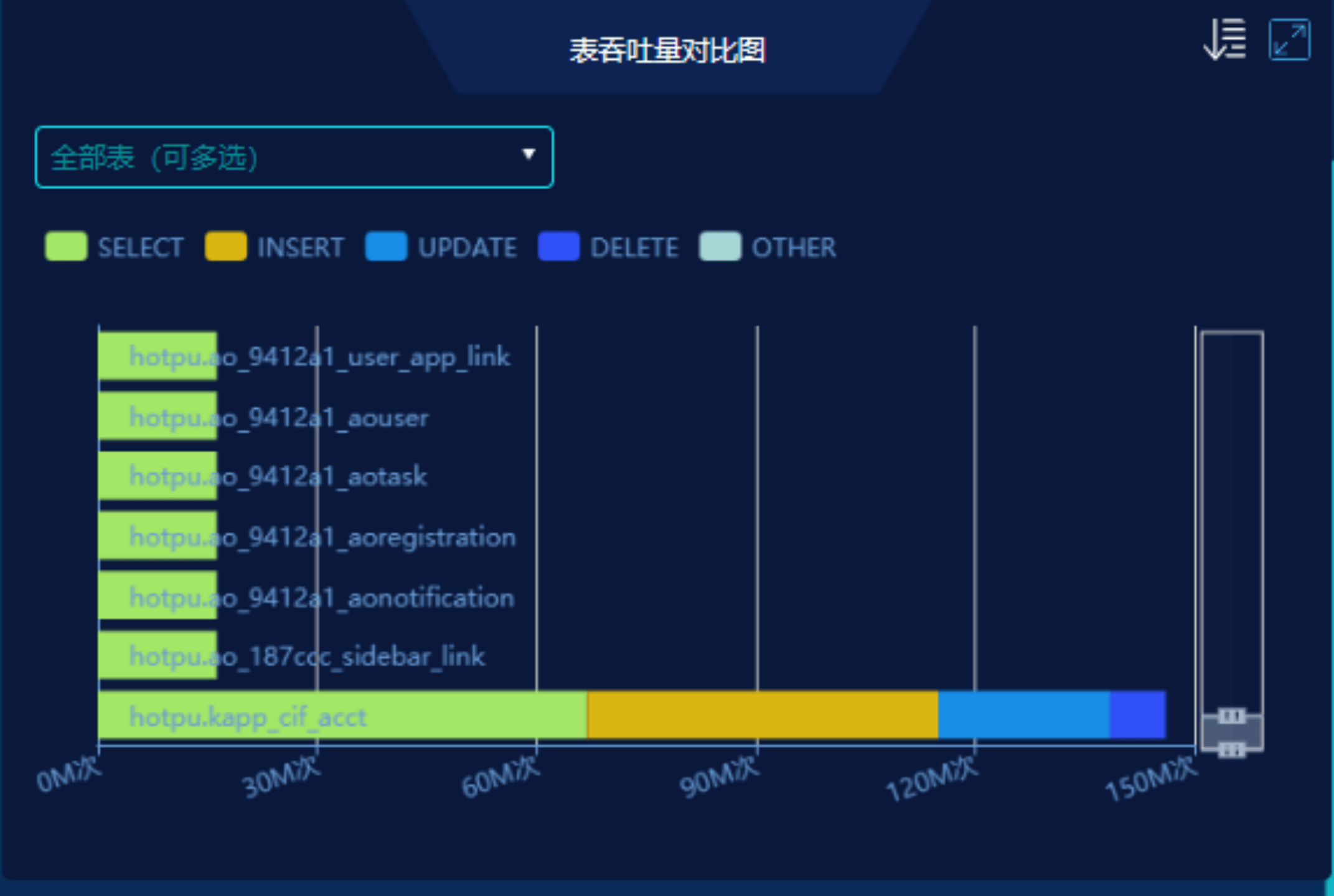

4. 表吞吐量对比图

• 展示某个时间段内，整个计算节点集群中吞吐量在表维度上的对比情况
• 图为堆积柱图，各个层均显示数值。坐标轴为表和吞吐量
• 表名以逻辑库名.表名的方式显示
• 支持放大图形到全屏，允许进行筛选表显示
• 柱状图支持排序功能，可以选择升序或降序，可以按照各个吞吐类型进行排序
• 点击图上某个表柱型时，进入对应表维度的吞吐量报表

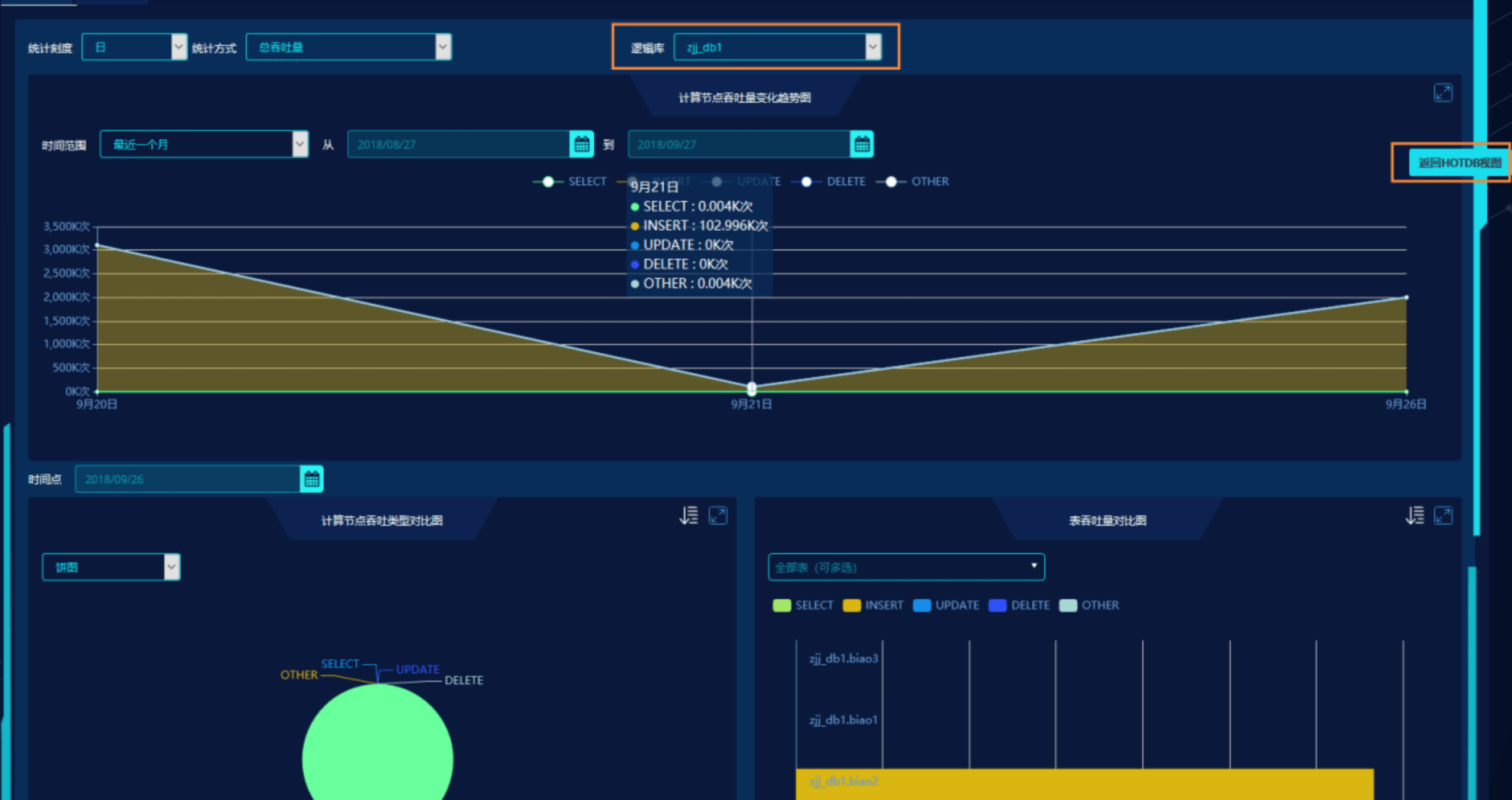

逻辑库维度吞吐量报表

逻辑库维度分为3个图形区。3个图形区统计时间刻度和统计方式一致，支持逻辑库筛选，右上角有【返回计算节点视图】吞吐量报表按钮

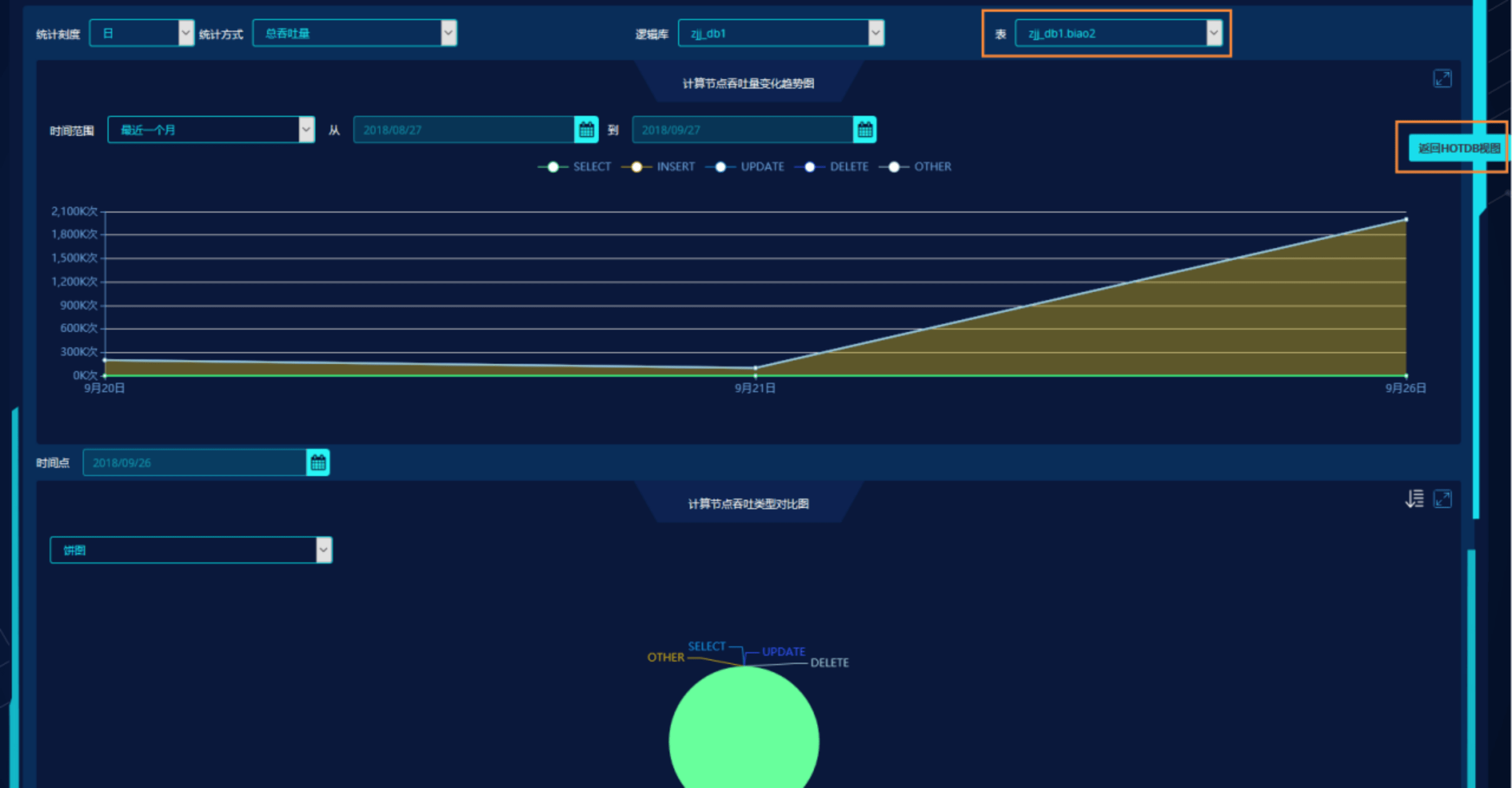

表维度吞吐量报表

表维度分为3个图形区。3个图形区统计时间刻度和统计方式一致，支持通过选框切换表和逻辑库，切换逻辑库时默认切换到该逻辑库下id最小的表，右上角有返回计算节点视图维度吞吐量报表按钮

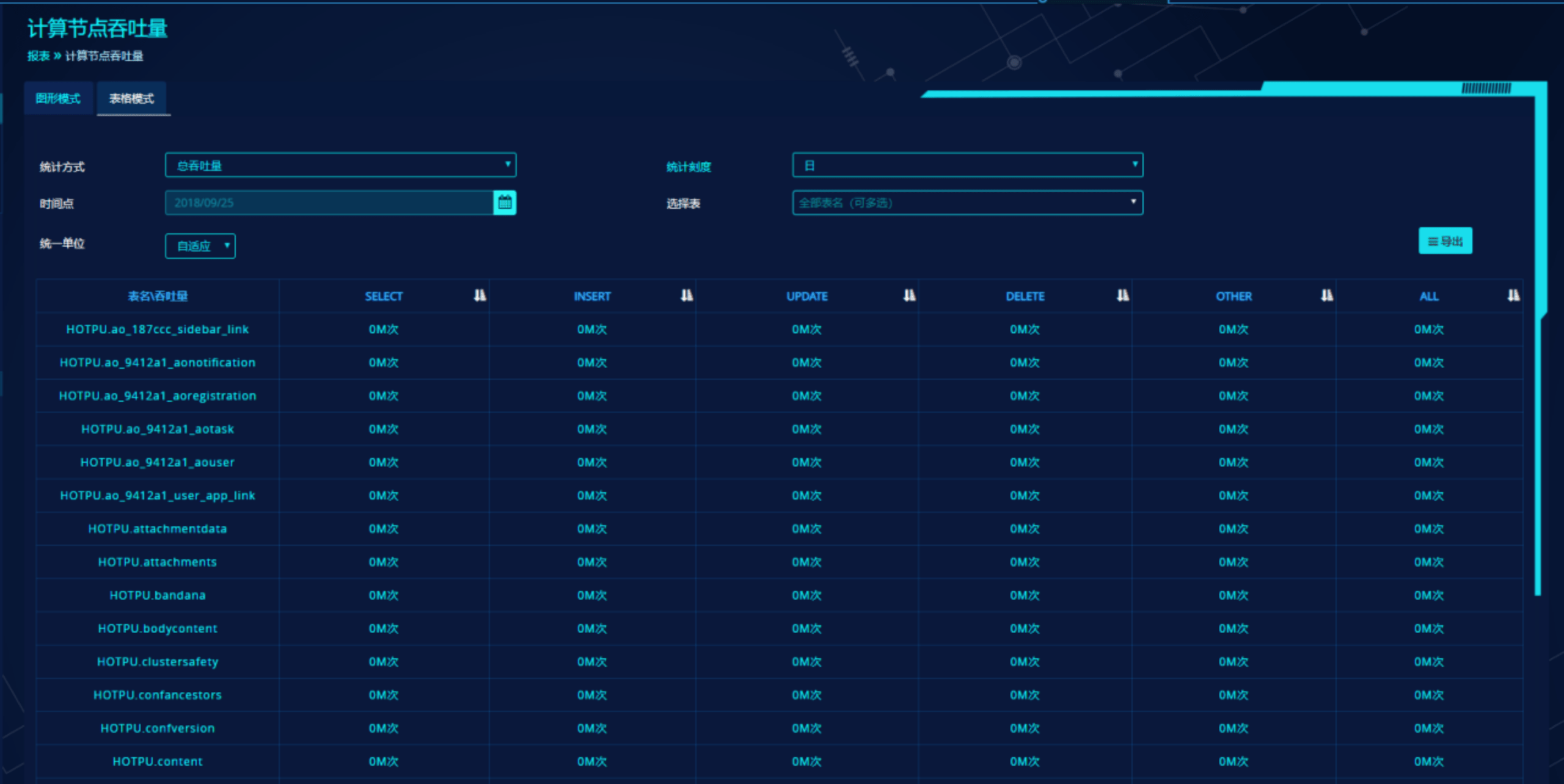

表格模式

计算节点吞吐量除了使用图形模式展示外，还可以通过表格模式查看。包括整个集群每张表的SELECT、UPDATE、DELETE、INSERT、OTHER五种类型的操作次数。

• 统计方式包含：总吞吐量、平均吞吐速率
• 统计刻度：月、日、小时、分
• 统一单位包含：自适应、次、K、M、G
• 导出文件支持CSV、XLS
• 表名以逻辑库名.表名的方式显示
