第五讲 信号流图

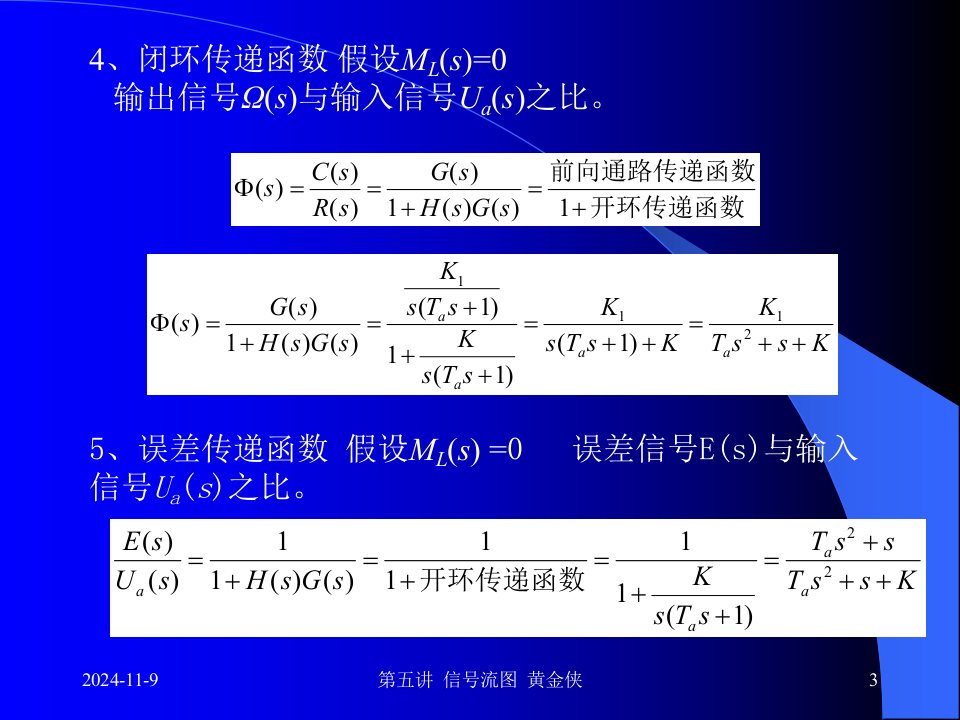

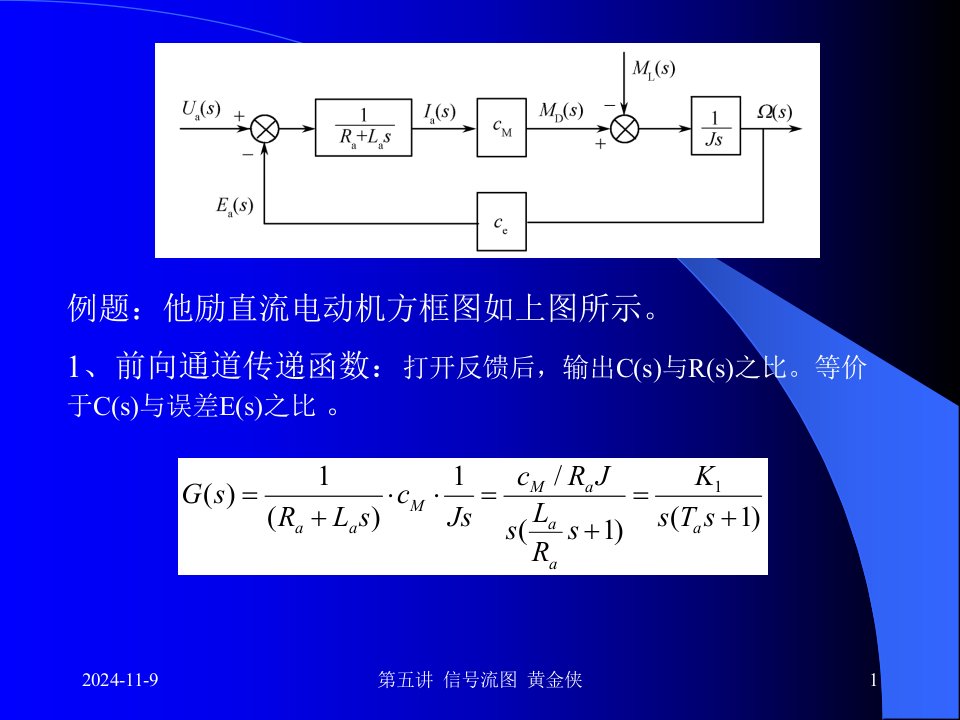

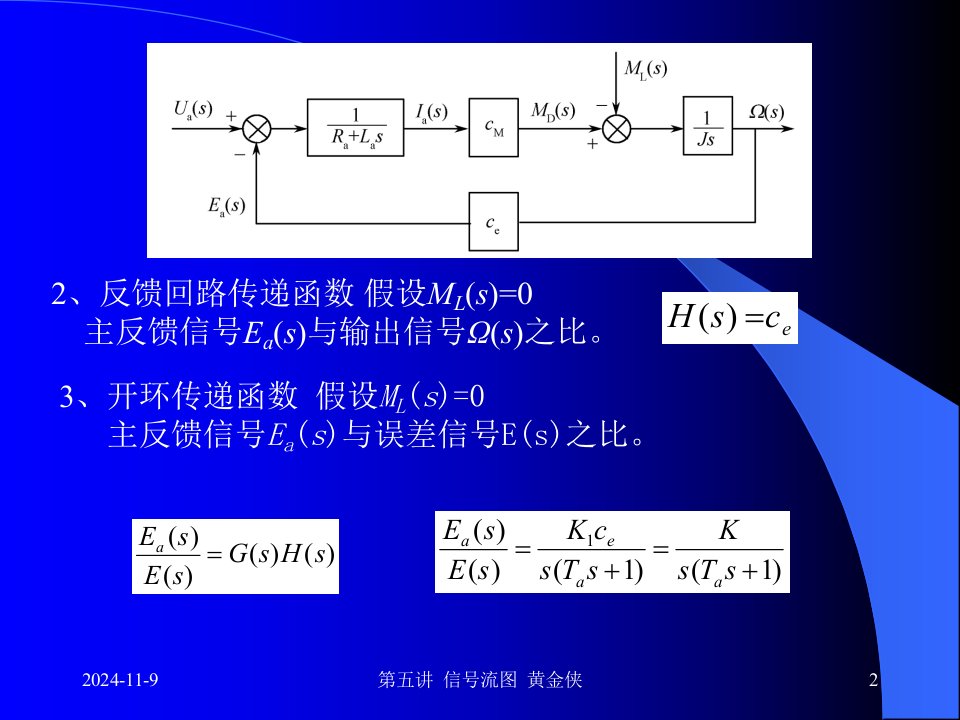

信号流图是表示线性方程组变量间关系的一种图示方法，将信号流图用于控制理论中，可不必求解方程就得到各变量之间的关系，既直观又形象。当系统方框图比较复杂时，可以将它转化为信号流图，并可据此采用梅逊(Mason)公式求出系统的传递函数。

当系统非常复杂时，结构图的简化过程是很麻烦的。信号流图是便是复杂系统中变量间相互关系的另一种图示方法。这种方法是由美国数学家梅逊（Mason）首先提出的，应用这种方法，不必对信号流图进行简化，而根据统一的公式，就能方便的求出系统的传递函数。
