介绍一种可交互的瀑布水的案例以及制作流程

本篇记录下可交互的瀑布水的案例制作流程。使用的工具为shader graph，制作内容包括流动的水与水流被障碍阻挡分流的逻辑,网上有类似的教程但是只有图没有原理，看本篇就对了该有的都有。

制作流动的水

通用控制UV技巧

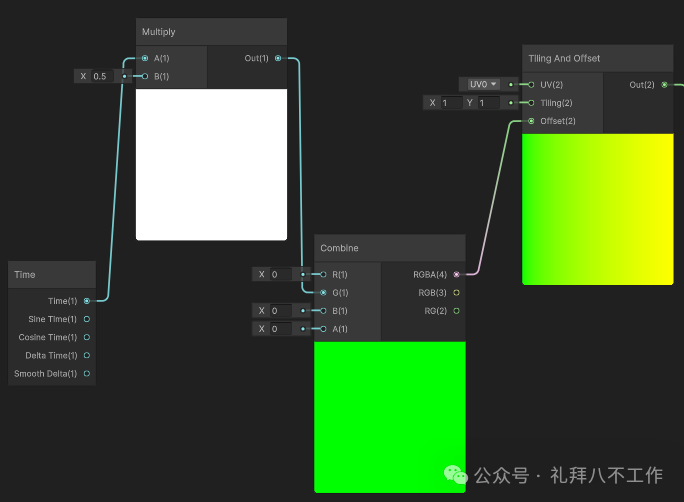

控制UV位置变化的节点组合

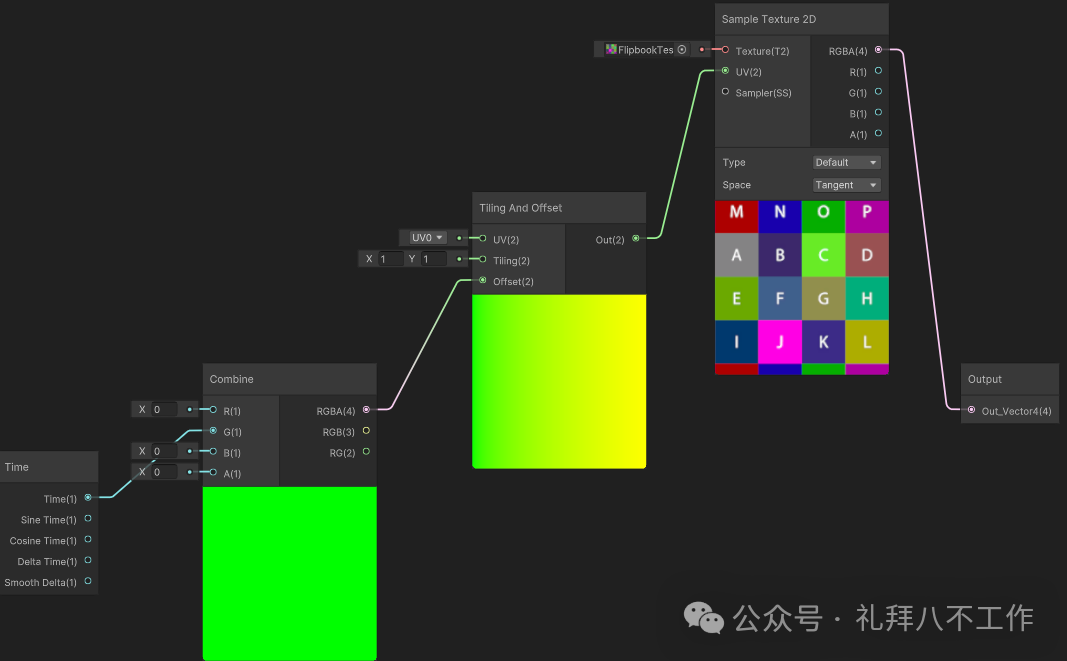

通过time控制uv朝着Y移动

给水添加顶点动画

算法解析:

计算后的顶点高度 = 当前顶点位置 + Y轴高度(法线(normal) * 噪声随机数(float))

制作水流被阻挡效果

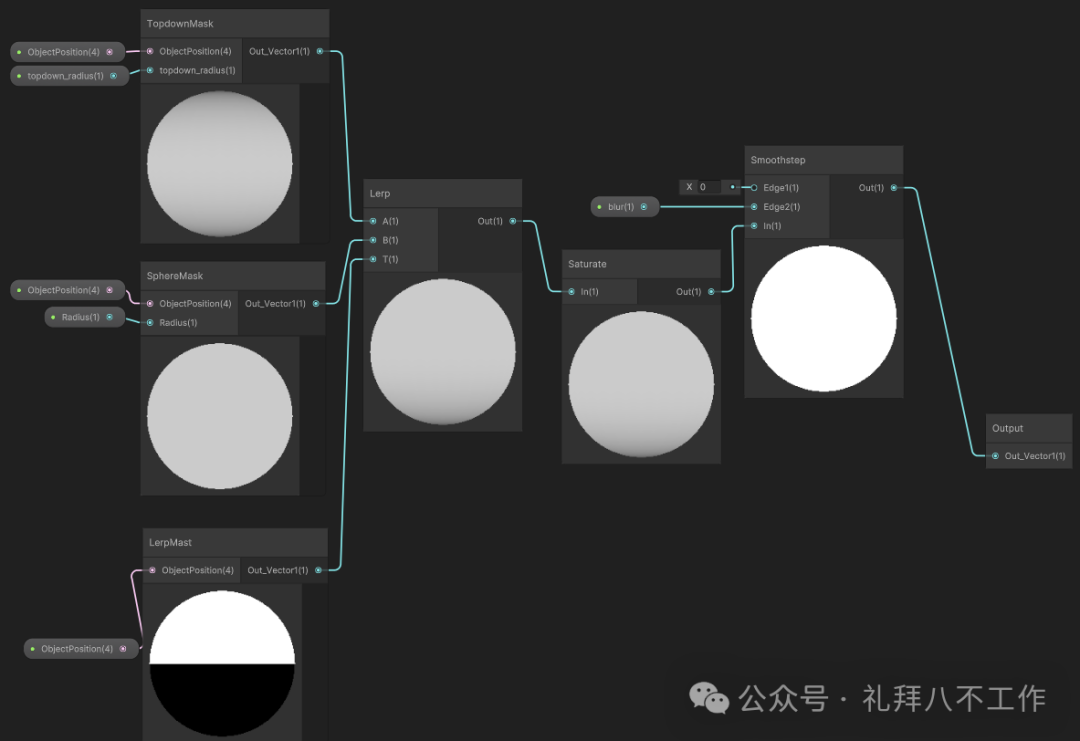

总的思路是做透明遮罩，先画个圆再画个垂直面上的透明遮罩两者拼接

相当于下面的伪代码：

saturate(lerp(TopdownMask,SphereMask,LerpMask))

这个lerpMask参数会判定给定的像素点在当前像素点的上方还是下方(0，1),如果在上方则使用SphereMask计算遮罩参数，反之使用TopdownMask的值,最后将这个值规范到0-1内(clamp截断超过的值)。

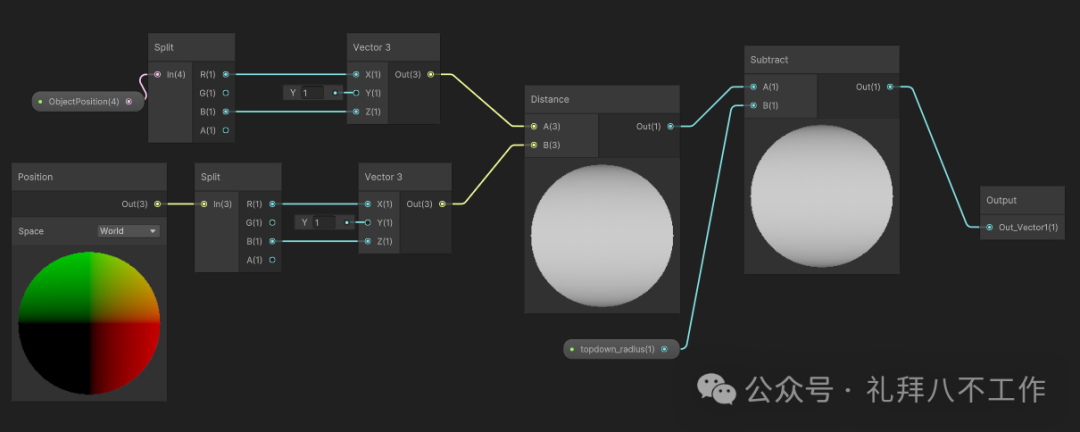

计算X轴的遮罩(垂直方向上的透明区)

这里用到distane函数，他会返回两点距离，这个距离永远是正的。所以这边的topdown_radius就是半径.

return distance(target.xz,self.xz) - 1
--将z引入是判定target距离当前plane面的距离

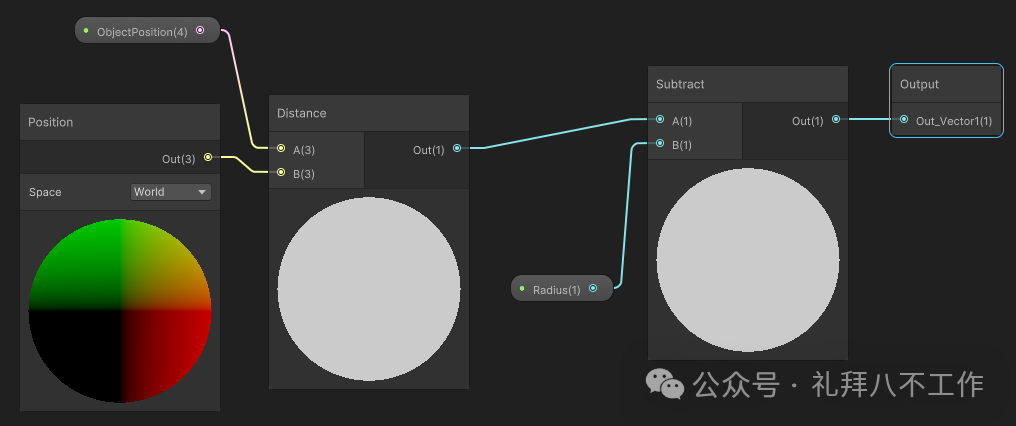

计算球体遮罩

return distance(target.xyz,self.xyz) - 1
--球体的判定有俩个纬度xy

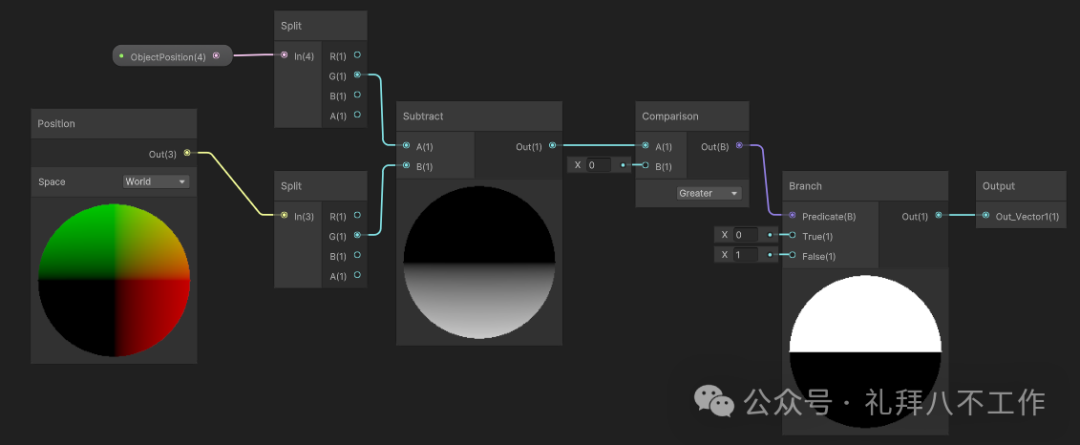

计算差值

我们希望低于当前y轴的部分做矩形遮罩，高于的话做圆形遮罩 相当于下面的伪代码：

if([target].y - [self].y > 0)
    return 0
else
    return 1
--给定的像素点高于当前就返回0 否则返回1

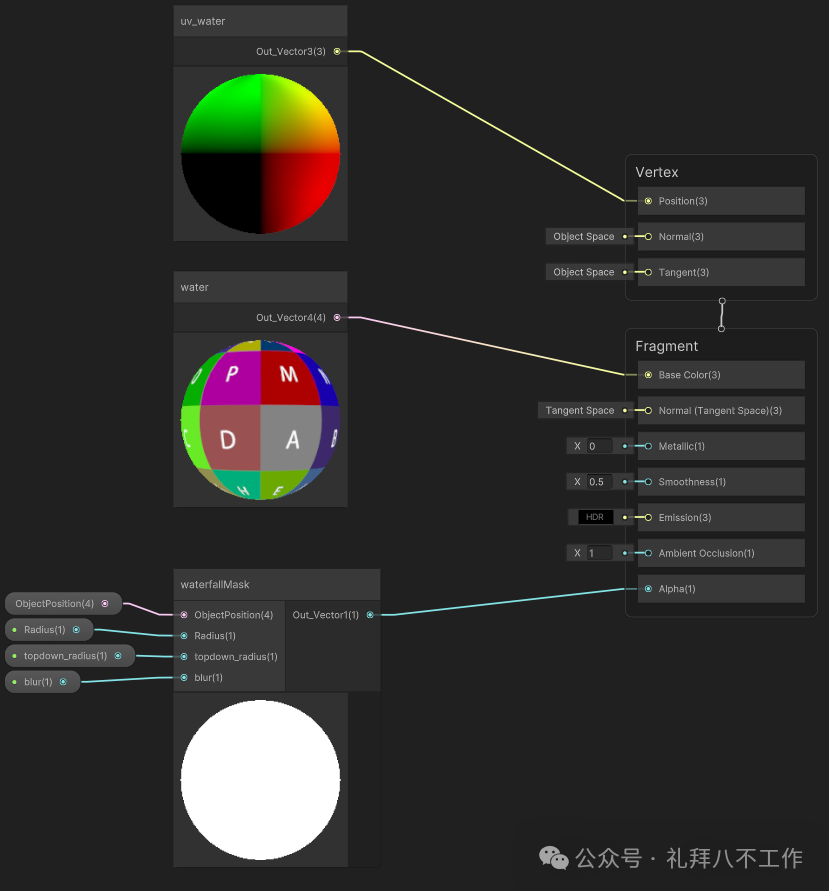

完成

参考链接与资源

本篇资源已经上传github：https://github.com/KeyleXiao/waterfall_effect 参考youtube视频：https://www.youtube.com/watch?v=4X9ak_SjNwU
