动画☀️Unity最新程序化动画绑定(Animation Rigging)

本文源自官方直播，以文字形式记录绑定过程。

使用的Unity版本：2019.2.0f1

🟥 技术简介

基于Animation C# Job构建的程序化动画绑定系统。特点：高质量、高性能、可扩展

该资源包位于Unity Packages，记得勾选预览。

如果加载不出资源包看这篇文章。

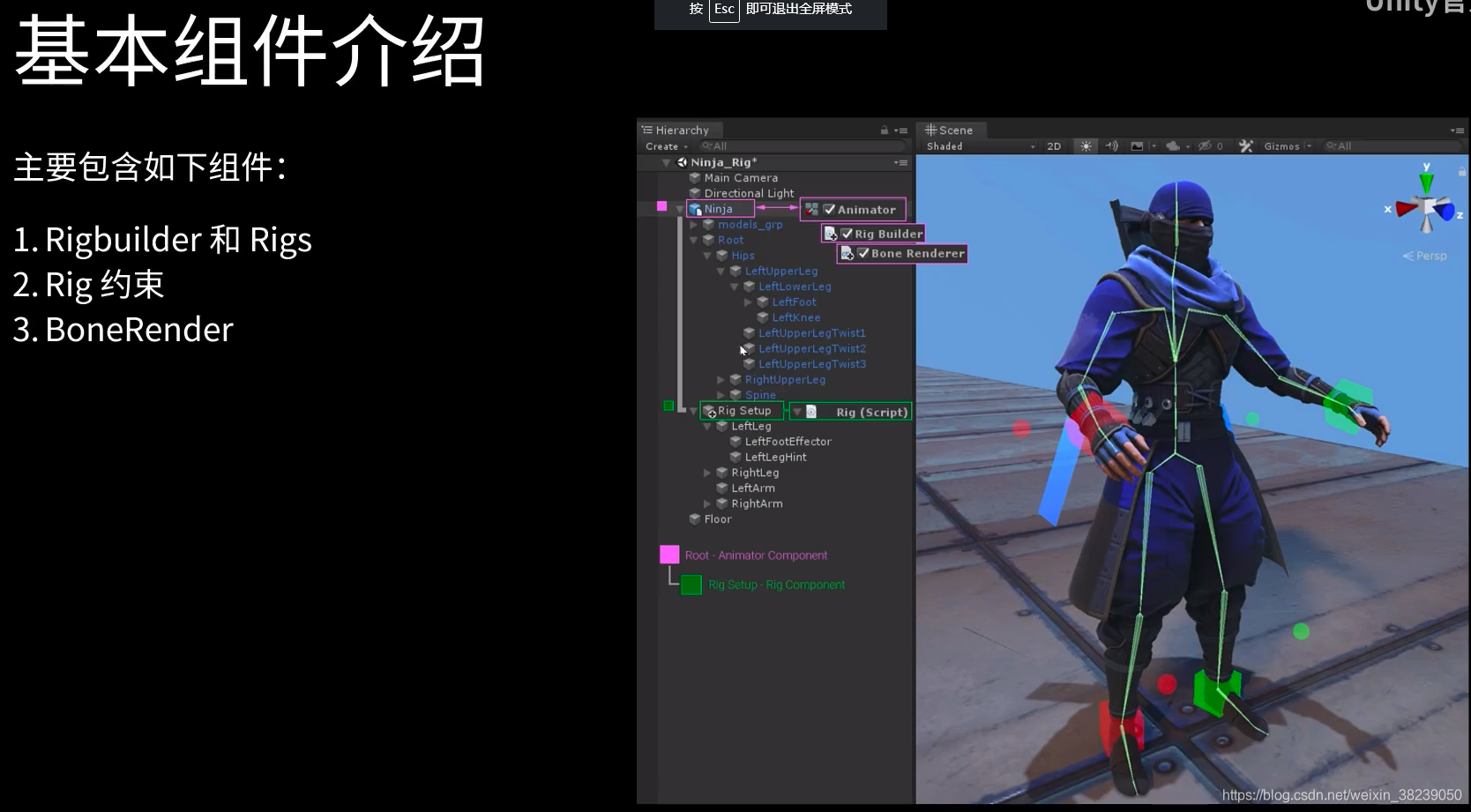

🟧 基本组件介绍

在人物（带有状态机）物体上添加Rigbuilder、BoneRenderer。

Rigbuilder：与Animator位于同一物体上，利用Animator中的动画生成PlayableGraph并添加到现有的动画状态机上，支持同时添加多个Rigs。能够对所有的Playable动画进行混合，混合树也是利用PlayableGraph实现动画混合。

BoneRenderer：是一个工具，骨骼信息可视化，方便你绑定、编辑

Rigs：自己建立的物体rig，添加Rig组件，与骨骼的根节点位于同一层级。收集子节点的约束组件，并按照顺序（深度优先）生成AnimationJob的列表，交给Rigbuilder来进行执行。

🟨 预定义约束介绍

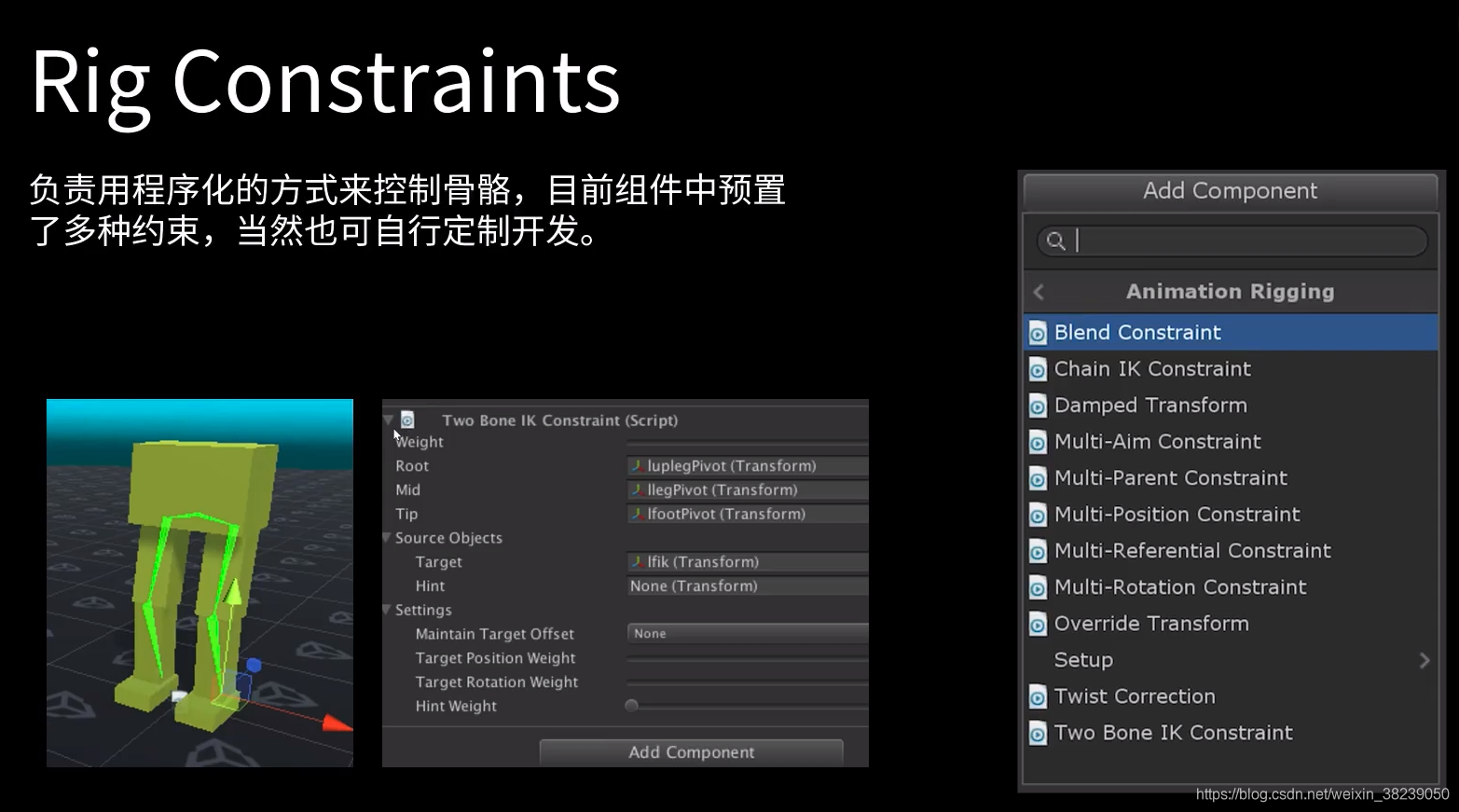

RigConstraints。

这里面包含了很多预定义约束。

🟩 Demo阶段

1、导入Unity商城里免费的Post apocalyptic survival character模型，调整shader

2、找到模型fbx文件，调整Humanoid，拖到场景。

3、骨骼初始设置：

a、人物模型Animator位置添加Rigbuilder、BoneRenderer，

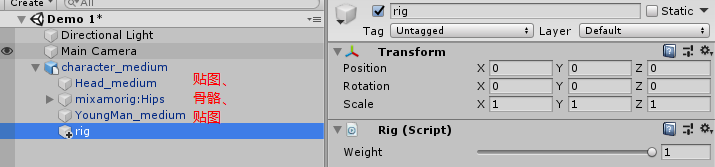

b、在与骨骼同级别的位置新建rig物体，添加Rig组件，Rig控制下方物体运动。

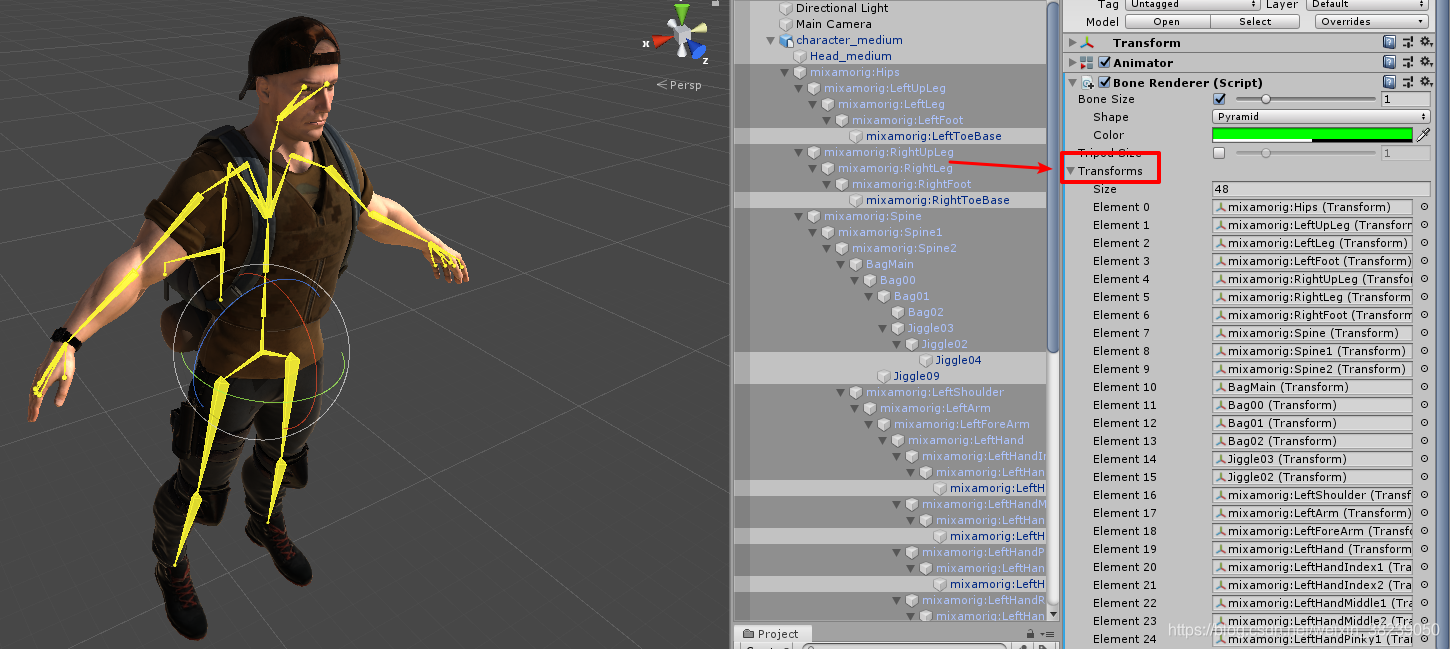

c、将骨骼下方所有父节点（除了最末尾的物体），全选添加进BoneRenderer的Transform里面，渲染出骨骼。

4、添加脚步IK动画

1）程序配置：

a、在rig下新建ik物体，ik下新建两个空物体lfik、rgik，位置分别在模型脚踝的位置，给lfik、rgik分别添加两个骨头之间的约束：TwoBoneIKConstraint

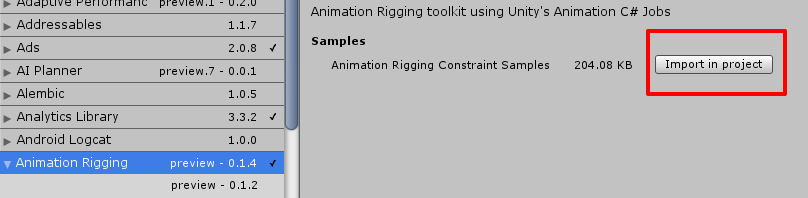

接着来解决一个坑：无法添加TwoBoneIKConstraint脚本 Q1：这时，我们AddComponent，是搜不到TwoBoneIKConstraint的。 A1：我们要先导入约束案例，这里面有该脚本（视频怎么不讲-_-||）

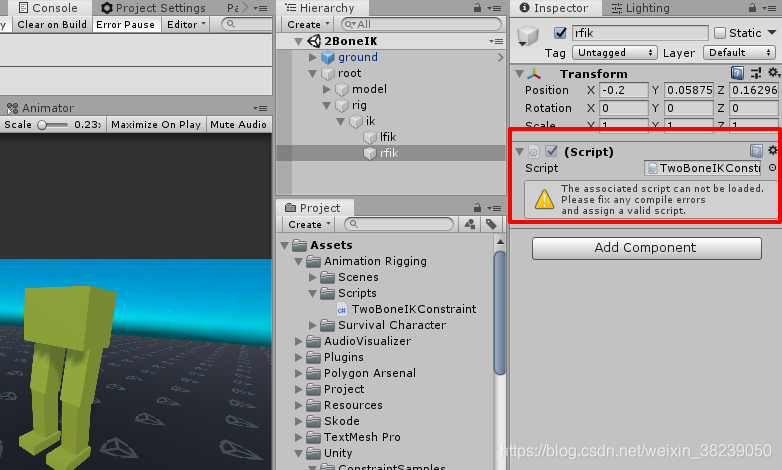

20191121更新： 注意，下面展示的bug，是由于Unity版本不是2019.2.0f1导致的，Unity版本必须在2019.2.0f1及以上！ 因此暂停更新，Unity原视频链接：[Unity 活动]-官方直播- Unity最新程序化动画绑定(Animation Rigging)技术介绍_哔哩哔哩_bilibili 想继续学习的同学可以根据视频继续往下学习。 且还有一个bug，在最下方说明。 Q2：我们导入约束案例了，仍无法添加该脚本。即使看他们的案例，物体上的该脚本仍是报错状态。 A2：打开该脚本时，我们发现提示该脚本是只读状态。将脚本属性只读取消不管用。正确办法： 将TwoBoneIKConstraint脚本从packages里另存到你的项目Assets里去，现在即可进行添加。

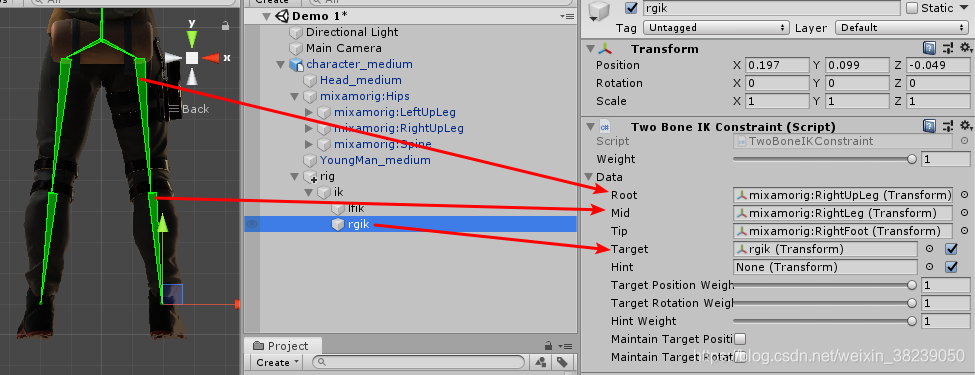

b、将骨骼及控制器配置到TwoBoneIKConstraint里面

视频上说点击骨骼，将骨骼对应的物体这样配置，Tip是Mid的子物体。但没有说为什么这样选。猜测是IK控制脚步移动，脚步涉及到大腿、小腿、

Target就是控制器了，自身。

2）、K动画

即制作动画。

a、先给Animator的物体创建Animation

b、把IK的属性添加进Animation

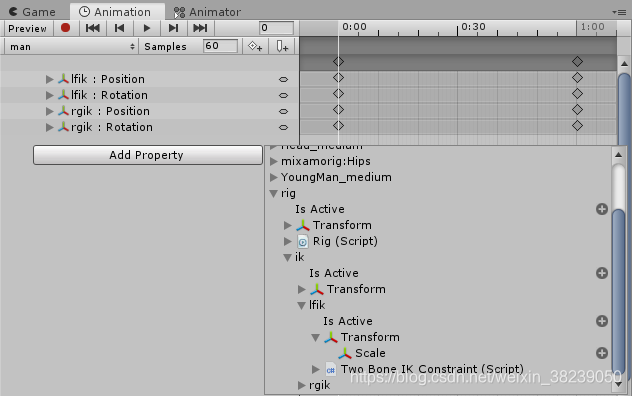

就是在创建的Animtion里，AddProperty，找到你创建的rig，把你创建的lfik、rgik两个控制器的Position和Rotation添加进去。

该地方Preview有预览动画功能，点击后可在不运行状态下，调整lfik、rgik属性即可实时预览动作变化。

Preview不运行预览仅在2019.2.0f1及以上支持，我测试了一下2019.1，发现不运行开启Perview，调整lfik、rgik属性并没有什么动作变化。运行后这两个属性还锁定不能改了。。

大家还有什么问题，欢迎在下方留言！
