🚀前言

面向服务的架构（Service-Oriented Architecture，SOA）是一种软件架构设计风格，它通过将系统划分为各个相互独立的服务来实现系统的构建。在面向服务的架构中，服务是系统中的基本构建单元，每个服务都是一个独立的功能单元，可以通过网络进行通信和交互。

🚀一、面向服务的架构风格

🔎1.概念

SOA（Service-Oriented Architecture）是一种通过逻辑组合操作和规则来满足业务需求的架构，提供了支持用户目标的一系列有序活动。它强调服务的粗粒度和松耦合，服务之间通过定义清晰的接口进行通信，而不涉及底层编程接口和通信模型。

🦋1.1 主要特点

1. 服务
   • 为满足某项业务需求的操作、规则等的逻辑组合。
   • 包含一系列有序活动的交互，为实现用户目标提供支持。
2. 粗粒度、松耦合
   • 服务之间具有较高的独立性，松散耦合，方便维护和扩展。
   • 粗粒度意味着服务具有较大的独立单元，减少了依赖性。
3. 接口通信
   • 通过简单、精确定义的接口进行通信，不涉及底层编程接口和通信模型。
   • 提高了系统的灵活性和可扩展性。

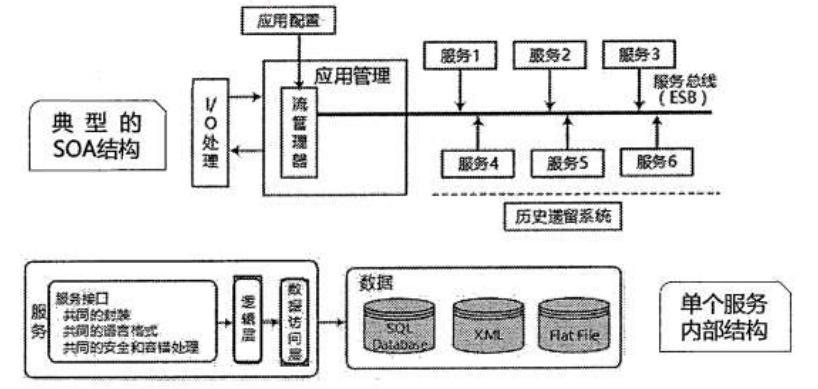

🦋1.2 企业服务总线（ESB）

• 角色：充当服务请求的中介，协调和管理服务之间的通信和交互。
• 功能：
  • 确保各个服务之间的互操作性和可靠性。
  • 管理服务的调用、转换、路由和消息传递。
  • 提供集成和服务组合的能力。

🦋1.3 管理优势

1. 统一服务管理
   • 管理员可以直接管理开发人员构建的相同服务。
   • 提供一致的服务管理机制，提升管理效率。
2. 企业服务总线
   • 协调和管理服务之间的通信和交互，确保系统的整体协调性。

在这里插入图片描述

🔎2.实施

🦋2.1 实施SOA的关键目标与特征

实施SOA（面向服务的架构）的关键目标是实现企业IT资产重用的最大化。在实施SOA过程中，需要牢记以下特征：

1. 可从企业外部访问
   • 服务可以被企业外部的系统或用户访问。
2. 随时可用
   • 服务请求能被及时响应，保证服务的可用性。
3. 粗粒度接口
   • 粗粒度服务提供特定的业务功能，而细粒度服务代表技术组件方法。
4. 服务分级
   • 服务根据重要性和使用频率进行分级管理。
5. 松散耦合
   • 服务提供者和服务使用者分离，减少依赖，提高灵活性。
6. 可重用的服务及服务接口设计管理
   • 设计和管理可重用的服务及其接口。
7. 标准化的接口
   • 使用WSDL、SOAP、XML作为核心标准。
8. 支持各种消息模式
   • 支持不同类型的消息传递模式。
9. 精确定义的服务接口
   • 服务接口定义明确，确保通信的准确性。

🦋2.2 架构演变

• 从基于对象到基于构件再到基于服务：架构越来越松散耦合，粒度越来越粗，接口越来越标准。

🦋2.3 基于服务的构件与传统构件的区别

1. 粒度
   • 服务构件：粗粒度。
   • 传统构件：细粒度居多。
2. 接口标准
   • 服务构件：标准化接口，主要是WSDL接口。
   • 传统构件：常以具体API形式出现。
3. 实现与语言无关
   • 服务构件：实现与语言无关。
   • 传统构件：常绑定于某种特定的语言。
4. QoS服务
   • 服务构件：可以通过构件容器提供QoS（质量保证）的服务。
   • 传统构件：完全由程序代码直接控制。

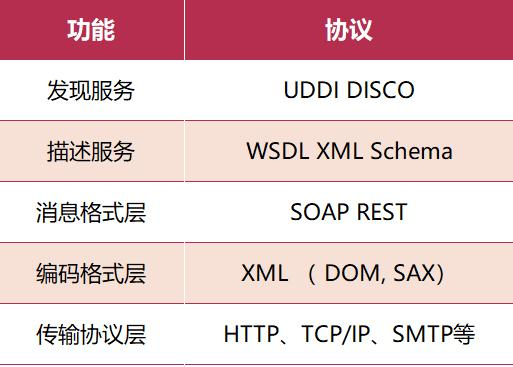

🔎3.关键技术

在这里插入图片描述

🔎4.主要的实现方式

在SOA（面向服务的架构）中，有三种主要的实现方式：Web Service、服务注册表和企业服务总线（ESB）。

🦋4.1 Web Service

Web Service的实现包括服务提供者、服务注册中心和服务请求者。其流程如下：

• 服务提供者：将服务描述发布到服务注册中心。
• 服务注册中心：作为中介，提供交易平台，供服务请求者查找服务（可有可无）。
• 服务请求者：查找到服务后，将查找结果绑定，调用服务。

如图所示：

服务提供者 ——> 服务注册中心 ——> 服务请求者

🦋4.2 服务注册表

服务注册表的主要功能包括：

• 服务注册：应用开发者（服务提供者）在注册表中公布服务的功能。
• 服务位置：服务使用者（服务应用开发者）查询注册服务，寻找符合自身要求的服务。
• 服务绑定：服务使用者利用检索到的服务接口编写代码，将代码与注册的服务绑定，并调用注册的服务，实现互动。

🦋4.3 企业服务总线（ESB）

企业服务总线（ESB）是用于连接各个服务节点的管道。它集成了基于不同协议的不同服务，通过消息的转化、解释和路由，使不同的服务互联互通。ESB的主要特点包括：

• 总线作用：将各种服务进行连接与整合。
• 描述服务的元数据和服务注册管理。
• 数据传递和转换：在服务请求者和提供者之间传递数据，并对数据进行转换，支持同步模式和异步模式等。
• 动态交互：具备发现、路由、匹配和选择的能力，支持服务之间的动态交互，解耦服务请求者和服务提供者。
• 高级功能：包括对安全的支持、服务质量保证、可管理性和负载平衡等。

ESB在SOA中的位置如下：

客户端（服务请求者） ——> 基础架构服务（中间件） ——> 核心集成服务（提供服务）

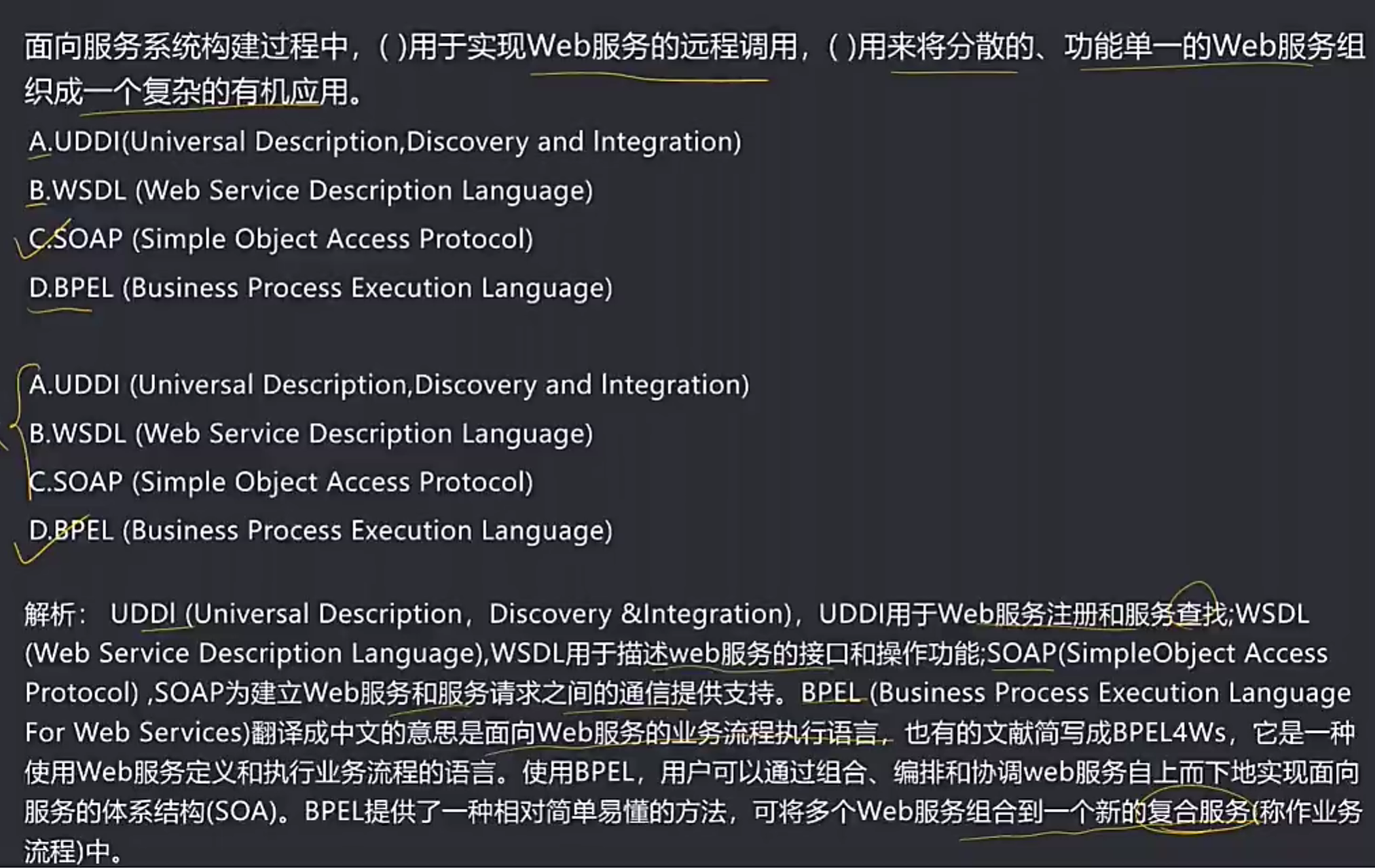

🔎5.题目

在这里插入图片描述
