部署Keepalived服务

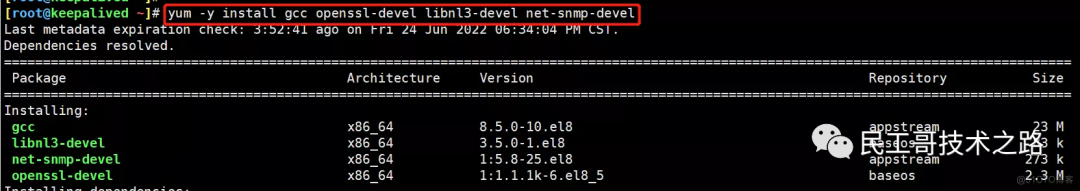

keepalived 依赖包包括gcc、openssl-devel、libnl3-devel和net-snmp-devel四个。

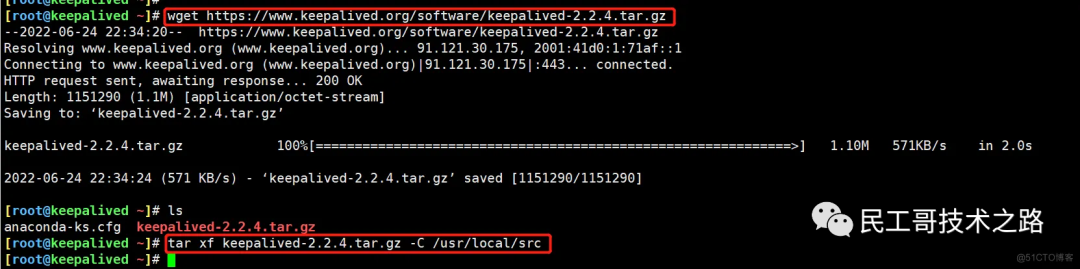

获取源码并解压

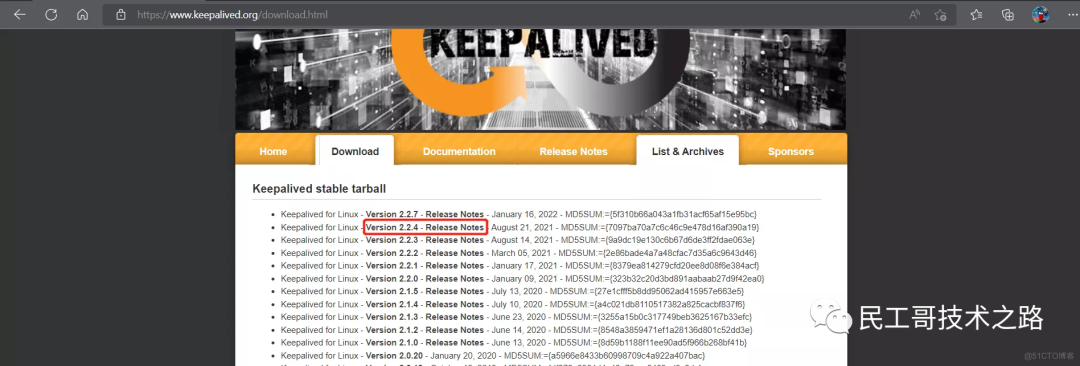

keepalived源码可通过官网下载（下载选择界面：https://www.keepalived.org/download.html），笔者选择的是2.2.4版本，下载完毕解压至指定文件夹。

编译安装

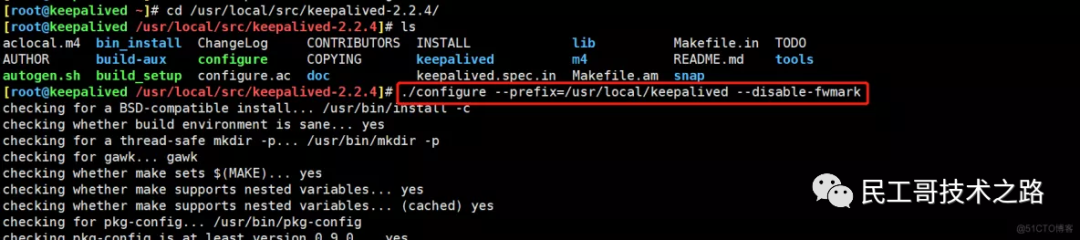

进入到解压目录后，执行configure脚本生成Makefile文件，keepalived执行configure脚本时不用添加太多的选项，直接指定安装目录，同时要记得加上--disable-fwmark选项禁止生成iptables规则，否则安装完成后会自动生成iptables规则导致VIP无法访问。如果是通过yum安装的keepalived服务，也要将配置文件中的vrrp_strict一行注释掉。

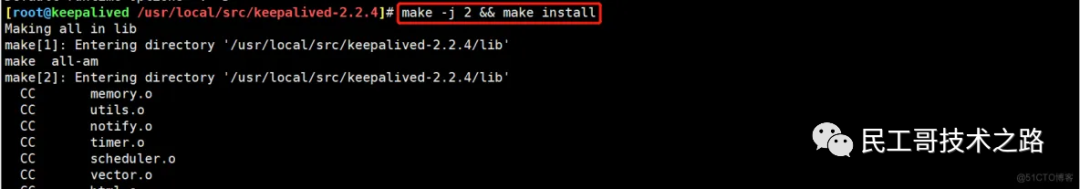

生成Makefile文件后，执行make && make install命令进行编译和安装。

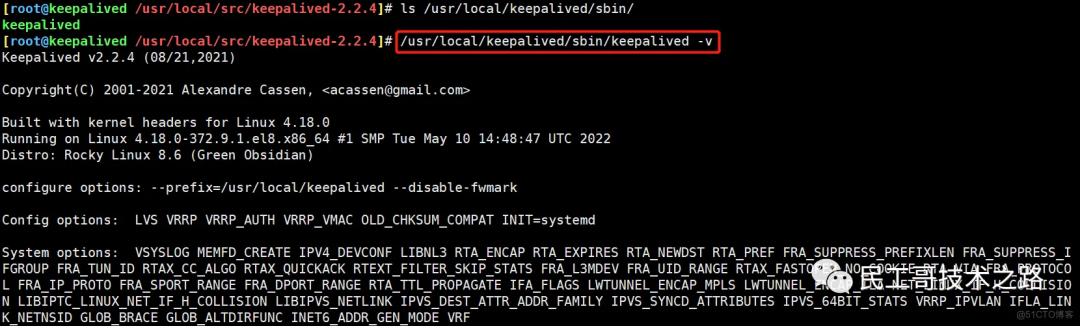

编译安装完成后，可通过-v选项查看keepalived版本信息，包括编译参数、配置文件参数和系统参数等。

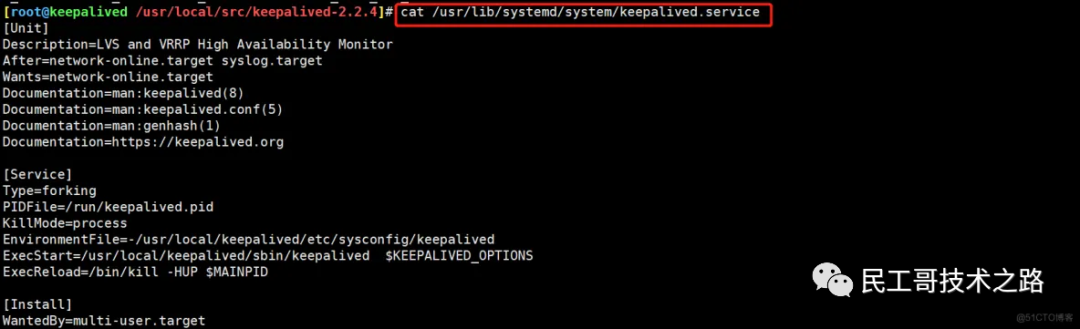

多数服务在编译安装后都要手动创建或者拷贝生成service文件，而keepalived编译安装完成后会自动生成。

更多关于企业集群运维管理系列的学习文章，请参阅：玩转企业集群运维管理专栏，本系列持续更新中。

拷贝生成配置文件

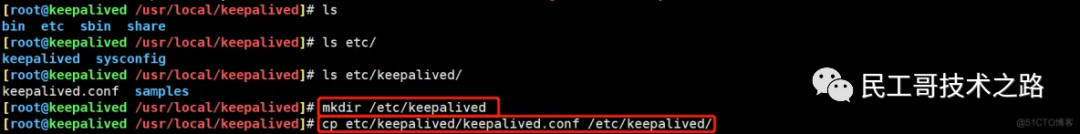

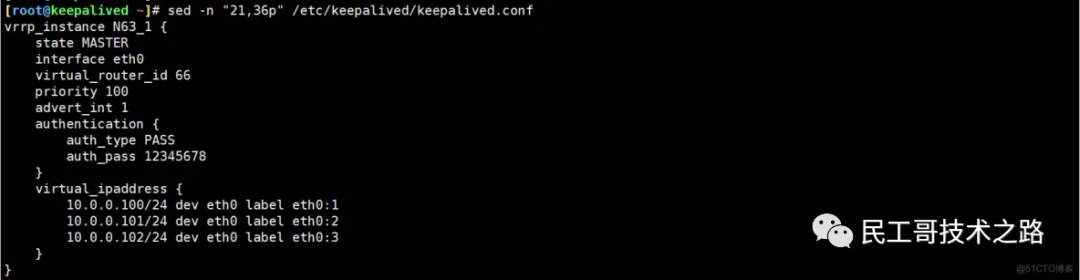

在安装环节，安装路径下的etc/keepalived/目录中有个自动生成的keepalived.conf配置文件，可以直接拷贝到按指定要求创建的/etc/keepalived/目录下作为服务配置文件。

启动keepalived服务

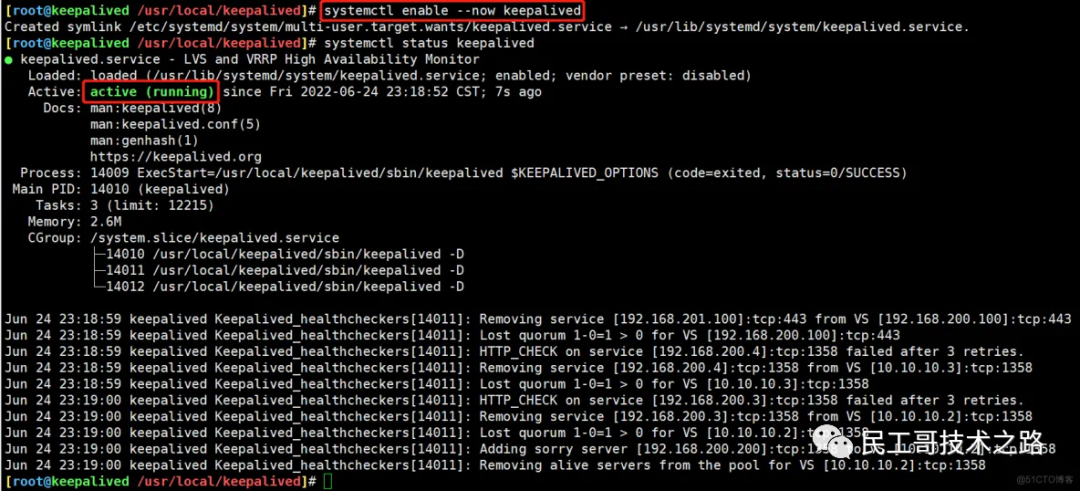

此时我们已经可以成功启动keepalived服务，查看状态也是显示running的。

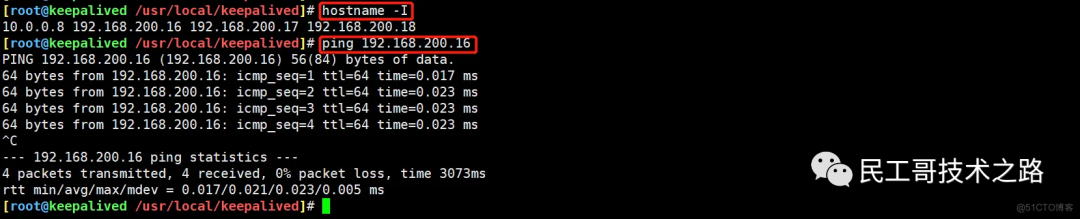

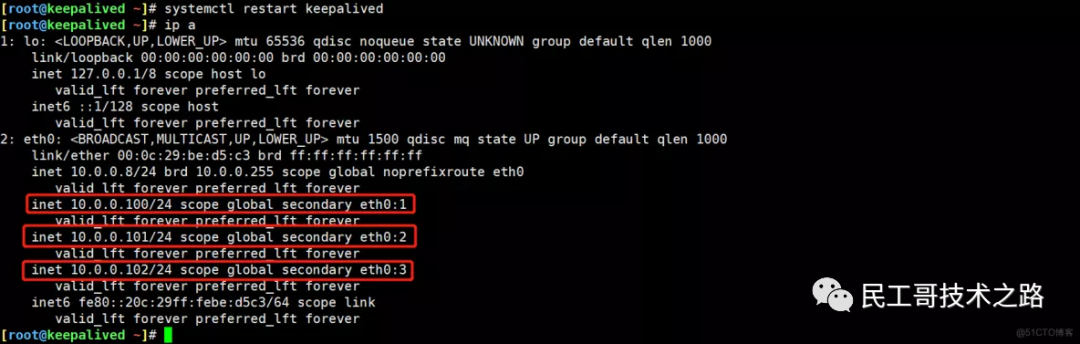

查看主机ip时会发现多出了三个地址，即配置文件中默认添加的三个VIP地址，而且也能ping通。如果是执行configure脚本环节未添加--disable-fwmark选项，或者yum安装未注释配置文件中vrrp_strict一行是无法ping通的。在部分Linux主机中，即使修改配置文件并重启服务也无法ping通，需要执行killall keepalived命令杀死进程后重新启动服务。

keepalived 进程

生产环境使用Keepalived正常运行，共启动3个进程，一个是父进程，负责监控其子进程，一个是VRRP子进程，另外一个是Checkers子进程。

两个子进程都被系统Watchlog看管，两个子进程各自负责自己的事，Healthcheck子进程检查各自服务器的健康状况，如果Healthcheck进程检查到Master上服务不可用了，就会通知本机上的VRRP子进程，让他删除通告，并且去掉虚拟IP，转换为BACKUP状态。

[root@localhost ~]# ps -ef | grep keepalived | grep -v grep
root      16074      1  0 08:37 ?        00:00:00 /usr/sbin/keepalived -D
root      16075  16074  0 08:37 ?        00:00:00 /usr/sbin/keepalived -D
root      16076  16074  0 08:37 ?        00:00:04 /usr/sbin/keepalived -D

keepalived 配置和使用

keepalived配置文件为/etc/keepalived/keepalived.conf，主要由global_defs、vrrp_instance和virtual_server三个模块构成。

global_defs

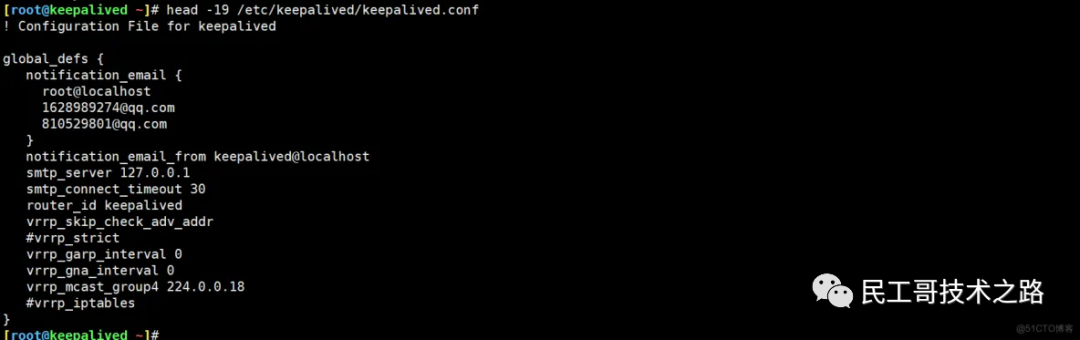

global_defs模块为keepalived全局配置模块，它包括以下内容：

notification_email  #可添加keepalived发生切换故障时发送邮件所对应的邮箱，可以分行添加多个邮箱；

notification_email_from #可添加发送邮件的地址；

smtp_server #可添加邮件服务器地址；

smtp_connect_timeout #可设置邮件服务器连接超时时长；

router_id #每个keepalived节点的唯一标识，建议设置为当前主机名，并且多个节点重名时是不受影响的；

vrrp_skip_check_adv_addr  #keepalived会以对所有通告报文都进行检查，进而比较消耗性能，启用此配置后，如果收到的通告报文和上一个报文是同一个路由器则跳过检查，默认值为全检查；

vrrp_strict #表示严格遵守VRRP协议，启用此项后以下状况将无法启动服务。
    a. 未设置VIP地址
    b. 配置了单播邻居
    c. 在VRRP的2版本中带有IPV6地址，如果开启了此项后没有设置vrrp_iptables则会自动开启iptables防火墙规则，导致VIP地址无法访问，建议不加此项

vrrp_garp_interval  #可设置ARP接口之间发送免费报文的延迟时间，可以精确到毫秒，默认是0；

vrrp_gna_interval  #设置非请求消息的发送延迟时间，默认为0；

vrrp_mcast_group4  #可指定组播IP范围，可选择224.0.0.0到239.255.255.255之间的地址，默认为224.0.0.18；

vrrp_iptables  #与vrrp_strict同时设置时可禁止iptables规则的生成，注释或者无vrrp_strict时可不加此项。

vrrp_instance

vrrp_instance模块可配置虚拟路由器，它包含以下内容：

vrrp_instance #模块后面的STRING为VRRP的实例名，一般设置为业务名称；

state  #可设置此虚拟路由器的初始状态，可选择MASTER或者BACKUP；

interface  #可以绑定当前虚拟路由器所使用的物理接口，如eth0、bond0和br0等，可以和VIP地址不在同一张网卡上；

virtual_router_id  #可设置每个虚拟路由器的唯一标识，取值范围为0-255，每个虚拟路由器的该项值必须是唯一的，否则无法启动服务，并且同属一个虚拟路由器的多个keepalived节点必须相同，务必要确认在同一网络中此值必须唯一；

priority  #可设置当前物理节点在此虚拟路由器中的优先级，优先级取值范围为1-254，值越大优先级越高，每个keepalived节点取值不同；

advert_int  #可设置VRRP通告的时间间隔，默认为1秒；

authentication  #可设置认证机制，由以下两部分构成。
    a. auth_type为认证类型，可选择AH和PASS两种，AH为IPSC互联网安全协议认证，PASS为简单密码认证，推荐PASS认证
    b. auth_pass为预共享秘钥设置，仅前8位有效，同一虚拟路由器的多个keepalived节点auth_pass值必须保持一致

virtual_ipaddress  #可添加虚拟路由器的VIP，并可设置VIP对应的子网掩码、网卡和标签等，生产中可能会在同一个虚拟路由器上添加上百个VIP，不同的VIP分行隔开，不指定网卡时默认添加在eth0上，不设置子网掩码时默认为32位。在添加VIP地址时，需确保将要使用的VIP不存在，即还没被使用。

virtual_server

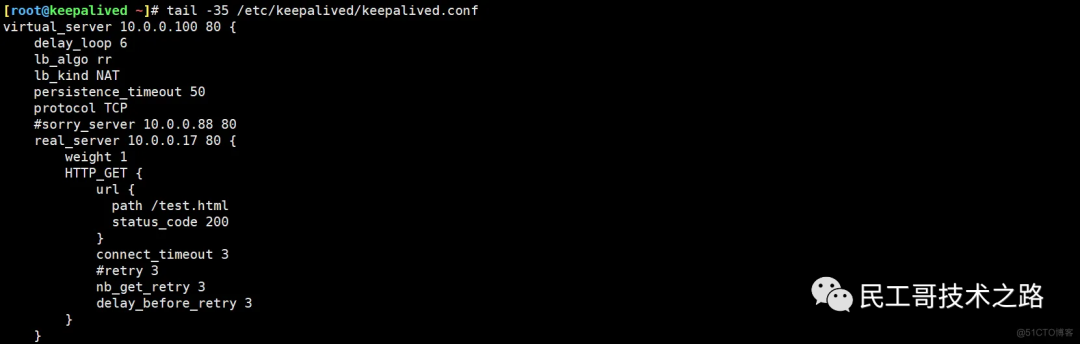

virtual_server模块用于虚拟服务器配置，将虚拟路由器中添加的VIP与后端real server对应起来，该模块包括以下内容：

virtual_server  #后面需要跟上VIP地址和端口，即客户端是通过哪一个VIP和哪个端口向后端服务器发起访问；

delay_loop  #检查后端服务器的时间间隔；

lb_algo  #可定义调度算法，如rr、wrr、lc、wlc、lblc、sh和dh等；

lb_kind  #可定义集群的类型，如NAT、DR和TUN，注意要使用大写；

persistence_timeout  #可设置持久连接时长；

protocol  #可指定服务协议，如TCP、UDP和SCTP，一般使用TCP；

sorry_server  #可设置当所有后端服务器都不可用时的备用服务器地址；

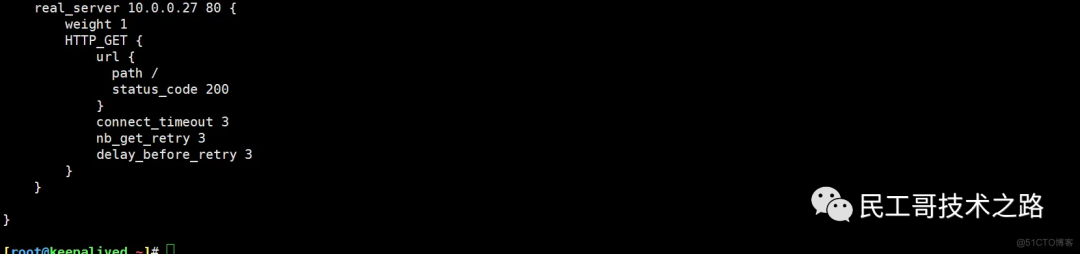

real_server  #设置VIP所对应的后端服务器IP和端口，包括以下构成部分——
    a. weight可以设置对应后端服务器的权重
    b. SSL_GET、HTTP_GET、TCP_CHECK、SMTP_CHECK和MISC_CHECK等可以定义当前后端主机的健康状况检查方法
    c. connect_timeout表示客户端连接超时时长
    d. nb_get_retry表示重试次数
    e. delay_before_retry表示重试之前的延迟时长

更多关于企业集群运维管理系列的学习文章，请参阅：玩转企业集群运维管理专栏，本系列持续更新中。

keepalived master backup 配置实践

主192.168.179.102

[root@localhost ~]# cat /etc/keepalived/keepalived.conf
global_defs {
    router_id real-server1-nginx
    script_user root
    enable_script_security
 }

vrrp_script chk_nginx {
    script "/data/shell/check_nginx_status.sh"
    interval 2
}

vrrp_instance VI_1 {
     state MASTER
     interface ens32
     virtual_router_id 151
     priority 100
     advert_int 5
     authentication {
         auth_type  PASS
         auth_pass  1111

     }
     virtual_ipaddress {
       192.168.179.199
     }

      track_script {
       chk_nginx
    }
 }

[root@localhost ~]# nginx
[root@localhost ~]# systemctl start keepalived
[root@localhost ~]# ip a | grep 199
    inet 192.168.179.199/32 scope global ens32

日志/var/log/message
Nov 19 10:51:17 localhost Keepalived_vrrp[45924]: VRRP_Script(chk_nginx) succeeded
Nov 19 10:51:22 localhost Keepalived_vrrp[45924]: VRRP_Instance(VI_1) Transition to MASTER STATE
Nov 19 10:51:27 localhost Keepalived_vrrp[45924]: VRRP_Instance(VI_1) Entering MASTER STATE
Nov 19 10:51:27 localhost Keepalived_vrrp[45924]: VRRP_Instance(VI_1) setting protocol VIPs.
Nov 19 10:51:27 localhost Keepalived_vrrp[45924]: Sending gratuitous ARP on ens32 for 192.168.179.199
Nov 19 10:51:27 localhost Keepalived_vrrp[45924]: VRRP_Instance(VI_1) Sending/queueing gratuitous ARPs on ens32 for 192.168.179.199

备 192.168.179.103 只需要修改两个地方，state BACKUP priority 80

[root@localhost ~]# cat /etc/keepalived/keepalived.conf
global_defs {
    router_id real-server2-nginx
    script_user root
    enable_script_security
 }

vrrp_script chk_nginx {
    script "/data/shell/check_nginx_status.sh"
    interval 2
}

vrrp_instance VI_1 {
     state BACKUP
     interface ens32
     virtual_router_id 151
     priority 50
     advert_int 5
     authentication {
         auth_type  PASS
         auth_pass  1111
     }
     virtual_ipaddress {
       192.168.179.199
     }

      track_script {
       chk_nginx
    }
 }

[root@localhost ~]# nginx
[root@localhost ~]# systemctl start keepalived

日志如下:
Nov 19 11:00:29 localhost Keepalived[7824]: Opening file '/etc/keepalived/keepalived.conf'.
Nov 19 11:00:29 localhost Keepalived[7825]: Starting Healthcheck child process, pid=7826
Nov 19 11:00:29 localhost Keepalived[7825]: Starting VRRP child process, pid=7827
Nov 19 11:00:29 localhost systemd: Started LVS and VRRP High Availability Monitor.
Nov 19 11:00:29 localhost Keepalived_healthcheckers[7826]: Opening file '/etc/keepalived/keepalived.conf'.
Nov 19 11:00:29 localhost Keepalived_vrrp[7827]: Registering Kernel netlink reflector
Nov 19 11:00:29 localhost Keepalived_vrrp[7827]: Registering Kernel netlink command channel
Nov 19 11:00:29 localhost Keepalived_vrrp[7827]: Registering gratuitous ARP shared channel
Nov 19 11:00:29 localhost Keepalived_vrrp[7827]: Opening file '/etc/keepalived/keepalived.conf'.
Nov 19 11:00:29 localhost Keepalived_vrrp[7827]: VRRP_Instance(VI_1) removing protocol VIPs.
Nov 19 11:00:29 localhost Keepalived_vrrp[7827]: Using LinkWatch kernel netlink reflector...
Nov 19 11:00:29 localhost Keepalived_vrrp[7827]: VRRP_Instance(VI_1) Entering BACKUP STATE
Nov 19 11:00:29 localhost Keepalived_vrrp[7827]: VRRP sockpool: [ifindex(2), proto(112), unicast(0), fd(10,11)]
Nov 19 11:00:29 localhost Keepalived_vrrp[7827]: VRRP_Script(chk_nginx) succeeded
Nov 19 11:01:02 localhost systemd: Started Session 12 of user root.
Nov 19 11:01:02 localhost systemd: Starting Session 12 of user root.

现在两台配置keepalived算基本配置完毕，只有当backup收不到master的主播包以后才会进行切换，现在master和backup就变成VRRP集群了。（注意这个和nginx没有半毛钱关系，这个高可用是对主机做的，只不过用户访问nginx不是通过宿主机IP去访问nginx，而是通过VIP去访问nginx)。

keeplaived故障转移测试

master直接把nginx干掉

[root@localhost ~]# pkill nginx

日志如下

Nov 19 11:04:59 localhost Keepalived[45922]: Stopping
Nov 19 11:04:59 localhost systemd: Stopping LVS and VRRP High Availability Monitor...
Nov 19 11:04:59 localhost Keepalived_vrrp[45924]: VRRP_Instance(VI_1) sent 0 priority
Nov 19 11:04:59 localhost Keepalived_vrrp[45924]: VRRP_Instance(VI_1) removing protocol VIPs.
Nov 19 11:04:59 localhost Keepalived_healthcheckers[45923]: Stopped
Nov 19 11:05:00 localhost Keepalived_vrrp[45924]: Stopped

backup观察现象

#backup日志
Nov 19 11:05:00 localhost Keepalived_vrrp[7827]: VRRP_Instance(VI_1) Transition to MASTER STATE
Nov 19 11:05:05 localhost Keepalived_vrrp[7827]: VRRP_Instance(VI_1) Entering MASTER STATE
Nov 19 11:05:05 localhost Keepalived_vrrp[7827]: VRRP_Instance(VI_1) setting protocol VIPs.
Nov 19 11:05:05 localhost Keepalived_vrrp[7827]: Sending gratuitous ARP on ens32 for 192.168.179.199
Nov 19 11:05:05 localhost Keepalived_vrrp[7827]: VRRP_Instance(VI_1) Sending/queueing gratuitous ARPs on ens32 for 192.168.179.199
Nov 19 11:05:05 localhost Keepalived_vrrp[7827]: Sending gratuitous ARP on ens32 for 192.168.179.199
Nov 19 11:05:05 localhost Keepalived_vrrp[7827]: Sending gratuitous ARP on ens32 for 192.168.179.199
Nov 19 11:05:05 localhost Keepalived_vrrp[7827]: Sending gratuitous ARP on ens32 for 192.168.179.199
Nov 19 11:05:05 localhost Keepalived_vrrp[7827]: Sending gratuitous ARP on ens32 for 192.168.179.199
Nov 19 11:05:10 localhost Keepalived_vrrp[7827]: Sending gratuitous ARP on ens32 for 192.168.179.199
Nov 19 11:05:10 localhost Keepalived_vrrp[7827]: VRRP_Instance(VI_1) Sending/queueing gratuitous ARPs on ens32 for 192.168.179.199

可以看到VIP飘移到backup上面了

[root@localhost ~]# ip a | grep 199
    inet 192.168.179.199/32 scope global ens32

现在将master起来

[root@localhost ~]# nginx
[root@localhost ~]# systemctl start keepalived

日志如下：

Nov 19 11:11:47 localhost Keepalived_vrrp[49324]: Opening file '/etc/keepalived/keepalived.conf'.
Nov 19 11:11:47 localhost Keepalived_vrrp[49324]: VRRP_Instance(VI_1) removing protocol VIPs.
Nov 19 11:11:47 localhost Keepalived_vrrp[49324]: Using LinkWatch kernel netlink reflector...
Nov 19 11:11:47 localhost Keepalived_vrrp[49324]: VRRP sockpool: [ifindex(2), proto(112), unicast(0), fd(10,11)]
Nov 19 11:11:47 localhost Keepalived_vrrp[49324]: VRRP_Script(chk_nginx) succeeded
Nov 19 11:11:50 localhost Keepalived_vrrp[49324]: VRRP_Instance(VI_1) Transition to MASTER STATE
Nov 19 11:11:55 localhost Keepalived_vrrp[49324]: VRRP_Instance(VI_1) Entering MASTER STATE
Nov 19 11:11:55 localhost Keepalived_vrrp[49324]: VRRP_Instance(VI_1) setting protocol VIPs.
Nov 19 11:11:55 localhost Keepalived_vrrp[49324]: Sending gratuitous ARP on ens32 for 192.168.179.199
Nov 19 11:11:55 localhost Keepalived_vrrp[49324]: VRRP_Instance(VI_1) Sending/queueing gratuitous ARPs on ens32 for 192.168.179.199
Nov 19 11:11:55 localhost Keepalived_vrrp[49324]: Sending gratuitous ARP on ens32 for 192.168.179.199
Nov 19 11:11:55 localhost Keepalived_vrrp[49324]: Sending gratuitous ARP on ens32 for 192.168.179.199
Nov 19 11:11:55 localhost Keepalived_vrrp[49324]: Sending gratuitous ARP on ens32 for 192.168.179.199
Nov 19 11:11:55 localhost Keepalived_vrrp[49324]: Sending gratuitous ARP on ens32 for 192.168.179.199
Nov 19 11:12:00 localhost Keepalived_vrrp[49324]: Sending gratuitous ARP on ens32 for 192.168.179.199

[root@localhost ~]# ip a | grep 199
    inet 192.168.179.199/32 scope global ens32

再去查看backup状态（ #可以看到backup上是不存在VIP的）

Nov 19 11:05:10 localhost Keepalived_vrrp[7827]: Sending gratuitous ARP on ens32 for 192.168.179.199
Nov 19 11:05:10 localhost Keepalived_vrrp[7827]: Sending gratuitous ARP on ens32 for 192.168.179.199
Nov 19 11:05:10 localhost Keepalived_vrrp[7827]: Sending gratuitous ARP on ens32 for 192.168.179.199
Nov 19 11:05:10 localhost Keepalived_vrrp[7827]: Sending gratuitous ARP on ens32 for 192.168.179.199
Nov 19 11:11:50 localhost Keepalived_vrrp[7827]: VRRP_Instance(VI_1) Received advert with higher priority 100, ours 50
#可以看到接收到优先级100比自己高的，自己优先级是50，自动退变为backup
Nov 19 11:11:50 localhost Keepalived_vrrp[7827]: VRRP_Instance(VI_1) Entering BACKUP STATE
Nov 19 11:11:50 localhost Keepalived_vrrp[7827]: VRRP_Instance(VI_1) removing protocol VIPs.

[root@localhost ~]# ip a | grep 199

如果你的两台nginx上面都有VIP的存在，那么就是防火墙的问题了，防火墙阻挡了。因为master收不到backup的主播（在配置配置文件的时候注意括号和空格）。

使用 Shell脚本来简单实现keepalived功能

基于SHELL编程脚本一键实现Nginx高可用，主要编程思路如下：

两台Nginx WEB服务器，引入VIP地址192.168.179.199
保障VIP 192.168.179.199同一时刻只能在一台Nginx服务器上；
一台Nginx宕机，可以自动切换至另外一台Nginx提供服务。

ifconfig命令为ens33网卡添加子网卡，该网卡IP地址为VIP地址

[root@real-server2 ~]# ip a
2: ens32: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:a7:ff:f7 brd ff:ff:ff:ff:ff:ff
    inet 192.168.179.104/24 brd 192.168.179.255 scope global ens32
       valid_lft forever preferred_lft forever
    inet6 fe80::831c:6df1:a633:742a/64 scope link
       valid_lft forever preferred_lft forever

#为ens33网卡创建了一个子网卡接口，该子网卡的IP地址为VIP地址，为Nginx提供对外服务
[root@real-server2 ~]# ifconfig ens32:1 192.168.179.199/24
[root@real-server2 ~]# ip a
2: ens32: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:a7:ff:f7 brd ff:ff:ff:ff:ff:ff
    inet 192.168.179.104/24 brd 192.168.179.255 scope global ens32
       valid_lft forever preferred_lft forever
    inet 192.168.179.199/24 brd 192.168.179.255 scope global secondary ens32:1
       valid_lft forever preferred_lft forever
    inet6 fe80::831c:6df1:a633:742a/64 scope link
       valid_lft forever preferred_lft forever

#将子网卡接口down掉
[root@real-server2 ~]# ifconfig ens32:1 down
[root@real-server2 ~]# ip a
2: ens32: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:a7:ff:f7 brd ff:ff:ff:ff:ff:ff
    inet 192.168.179.104/24 brd 192.168.179.255 scope global ens32
       valid_lft forever preferred_lft forever
    inet6 fe80::831c:6df1:a633:742a/64 scope link
       valid_lft forever preferred_lft forever

shell脚本如下

[root@real-server2 ~]# cat vip.sh
#!/bin/bash
vip_addr="192.168.179.199"

while true
do

 nginx_status=$(ps -ef | grep nginx | grep -v grep | wc -l)
 if [ $nginx_status -ne 0 ];then
  ping -c 4 $ip_addr
          if [ $? -ne 0 ];then
                         ifconfig ens32:1 $vip_addr/24
     fi
        else
  ifconfig ens32:1 down
 fi

sleep 5s
done

（1）使用while死循环每隔5S来持续监控Nginx状态
（2）Nginx服务正常，并且ping不同VIP，那么创建子接口并且子接口绑定VIP对外提供服务
（3）Nginx服务不正常将子接口down掉，不对外提供服务
（4）该脚本要在两台Nginx上运行，那个脚本先启动先抢到VIP对外提供服务

执行脚本

[root@real-server2 ~]# nohup sh vip.sh &
[1] 49462
[root@real-server2 ~]# nohup: ignoring input and appending output to ?.ohup.out?

[root@real-server2 ~]# ip a
2: ens32: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:a7:ff:f7 brd ff:ff:ff:ff:ff:ff
    inet 192.168.179.104/24 brd 192.168.179.255 scope global ens32
       valid_lft forever preferred_lft forever
    inet 192.168.179.199/24 brd 192.168.179.255 scope global secondary ens32:1
       valid_lft forever preferred_lft forever
    inet6 fe80::831c:6df1:a633:742a/64 scope link
       valid_lft forever preferred_lft forever

#server2先运行脚本先抢到VIP，现在杀掉Nginx进程
[root@real-server2 ~]# pkill nginx

#可以看到VIP飘到了server1上面
[root@real-server1 ~]# ip a
2: ens32: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:61:90:c1 brd ff:ff:ff:ff:ff:ff
    inet 192.168.179.103/24 brd 192.168.179.255 scope global ens32
       valid_lft forever preferred_lft forever
    inet 192.168.179.199/24 brd 192.168.179.255 scope global secondary ens32:1
       valid_lft forever preferred_lft forever
    inet6 fe80::f54d:5639:6237:2d0e/64 scope link
       valid_lft forever preferred_lft forever

更多关于企业集群运维管理系列的学习文章，请参阅：玩转企业集群运维管理专栏，本系列持续更新中。

参考链接：https://blog.51cto.com/johnnyfang /5419017 https://blog.csdn.net/qq_34556414 /article/details/109803454 https://blog.csdn.net /qq_34556414/article/details/107669979

本文参与腾讯云自媒体同步曝光计划，分享自微信公众号。

原始发表：2023-12-13，如有侵权请联系 cloudcommunity@tencent.com 删除

企业
