网络基础项目——全网互通实验

 前言

本章将会讲解网络基础项目——全网互通实验。

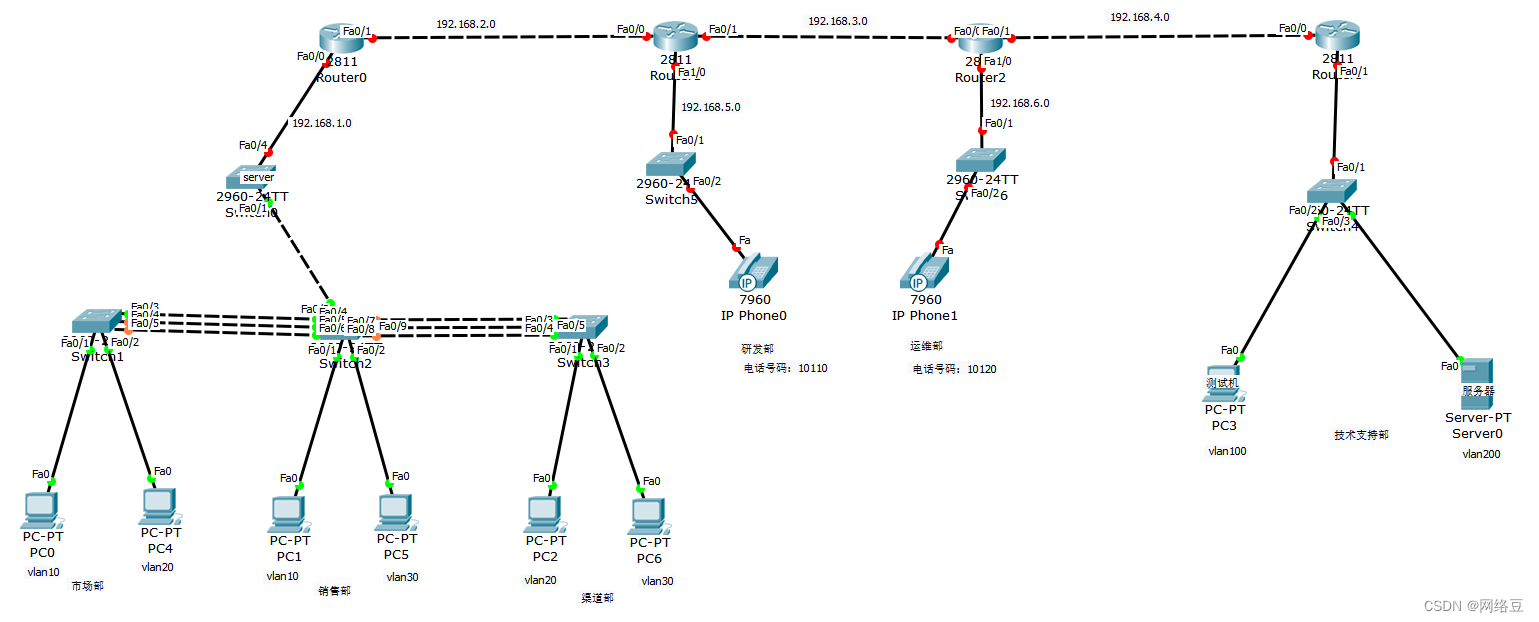

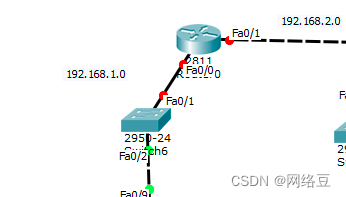

一.实验项目图

二.实验要求

• 1.全网互通，所有PC机能访问服务器（ping）
• 2.路由器设置密码，需要破解
• 3.设置以太网通道
• 4.配置默认与静态路由
• 5.设置永不超时与信息同步
• 6.设置DHCP

三.实验步骤

1.实验步骤

分为四部进行讲解，分别为 ①以太网通道部分，②左边单臂，③中间电话，④右边单臂

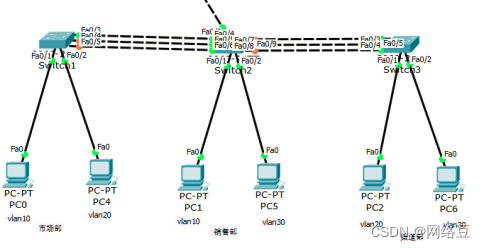

（1）以太网通道部分

①所用技术

1）vtp技术  2）以太网通道  3）access链路  4）trunk链路

配置命令

Switch 2

设置接口3-5为trunk链路

设置以太网通道组号为2

 Switch 2

配置3-8口为trunk链路

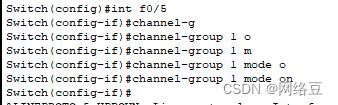

 进入6-8口配置以太网通道组号为2

进入3-5口配置以太网通道组号为1

  Switch 0

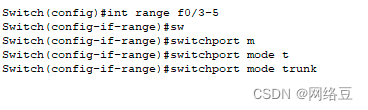

 配置3-5口为trunk链路

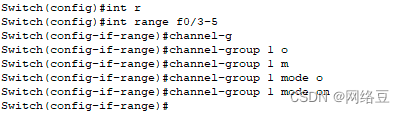

 配置3-5口为以太网通道组号为1

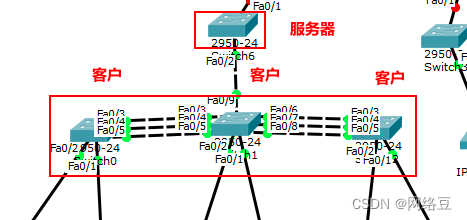

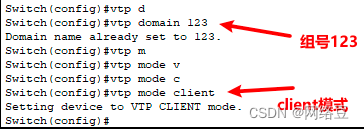

 vtp 配置

将会为左边部分的交换机配置

  Switch 6

 将1-2口进行trunk

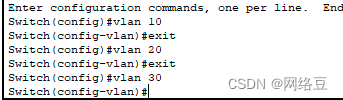

加vlan

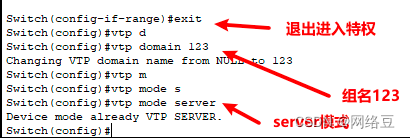

 配置Switch 6 VTP 为server模式

  Switch 1

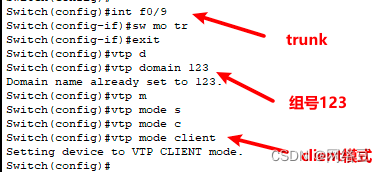

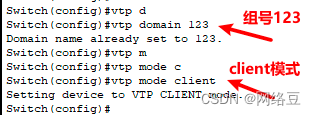

配置  Switch 1 VTP 为 client模式

  Switch 0

 配置  Switch 0 VTP 为 client模式

   Switch 2

 配置  Switch 2 VTP 为 client模式

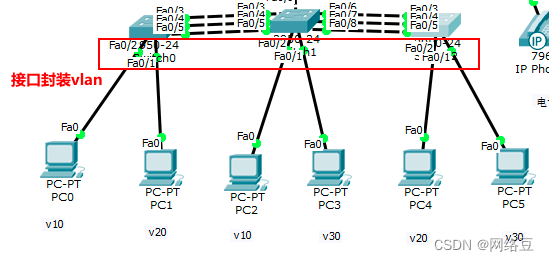

接口封装VLAN

    Switch 0

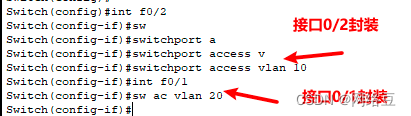

    Switch 0  接口0/2封装vlan 10  接口0/1封装vlan 20

switch 1

    Switch 1  接口0/2封装vlan 10  接口0/1封装vlan 30

switch 2

     Switch 2  接口0/2封装vlan 20  接口0/1封装vlan 30

第一部分完成

（2）左边单臂

 ①所用技术

1）单臂技术  2）trunk链路  3）DHCP  4) 默认路由

命令配置

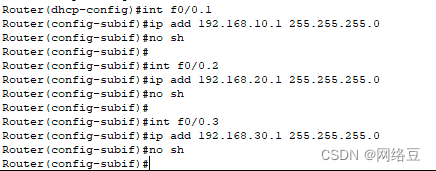

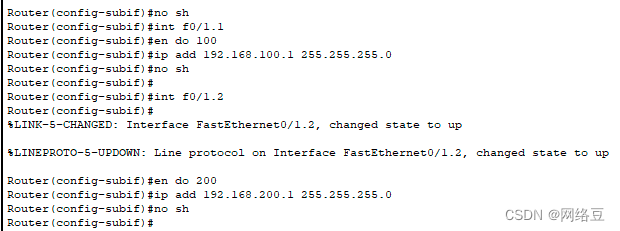

 （1）配置接口地址与子接口

开启接口，配置子接口

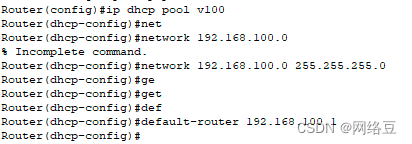

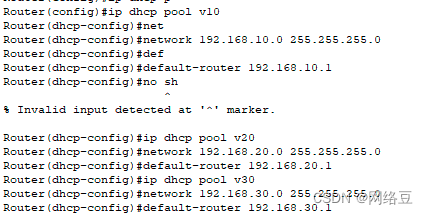

（2）设置DHCP自动分配

（3）配置默认路由

• 0.0.0.0 0.0.0.0 表示匹配任何目的网络。
• 后面地址表示下一跳 IP 地址或出接口。

第二部分完成

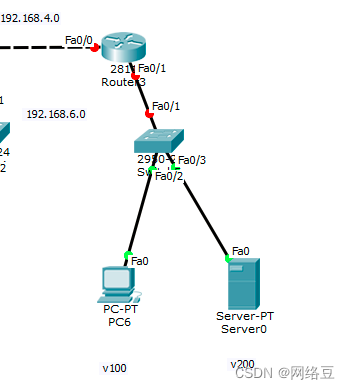

（3）右边单臂

 ①所用技术

1）单臂技术  2）trunk链路  3）DHCP  4) 默认路由

命令配置

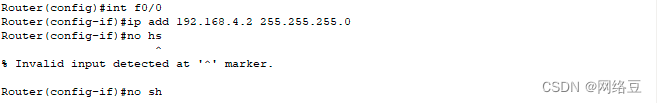

（1）配置接口地址

（2）配置默认路由

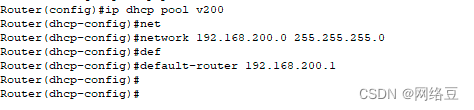

 （3）配置DHCP

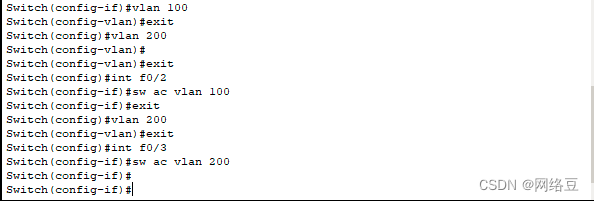

 （4）交换机

交换机f0/1接口trunk

第三部分配置完成

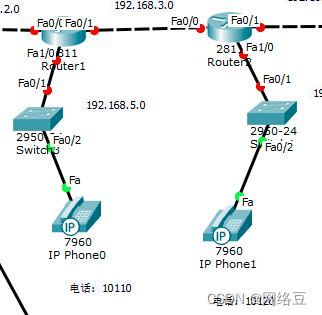

 （4）中间电话

（1）破解路由器密码

路由器关机再开机

开机后一直不断按Ctrl+Break键一直到进入romm模式

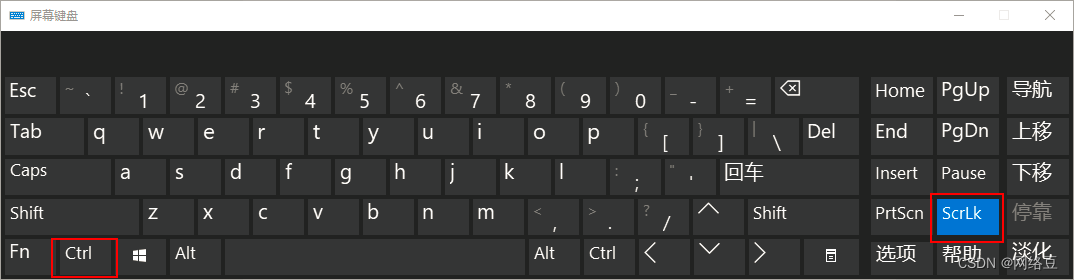

ctrl+scrLk

破解成功

（2）router 2

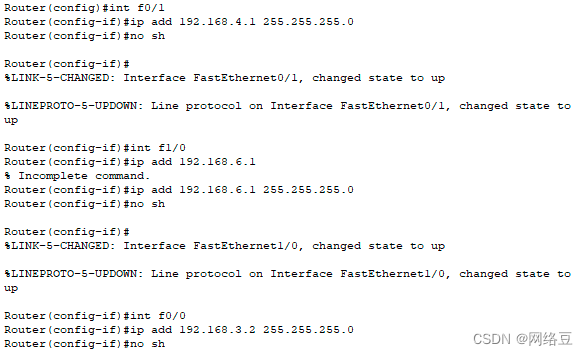

配置接口地址f0/1 f0/0 f1/0

在两台交换机上配置连接电话的接口 voice  两台交换机配置相同

Switch(config)#int f0/3 Switch(config-if)#sw voice vlan 1

用两台电脑测试dhcp  电话 接上电

在两台路由器上配置电话服务

router 2 Router(config)#telephony-service Router(config-telephony)#max-ephones 10 Router(config-telephony)#max-dn 10 Router(config-telephony)#ip source-address 10.0.0.1 port 2000 Router(config-telephony)#exit

Router(config)#ephone-dn 1 Router(config-ephone-dn)#number 1101 Router(config-ephone-dn)#exit

Router(config)#ephone 1 Router(config-ephone)#type 7960 Router(config-ephone)#button 1:1 Router(config-ephone)#exit

router 3 Router(config)#telephony-service Router(config-telephony)#max-ephones 10 Router(config-telephony)#max-dn 10 Router(config-telephony)#ip source-address 20.0.0.1 port 2000 Router(config-telephony)#exit

Router(config)#ephone-dn 1 Router(config-ephone-dn)#number 2101 Router(config-ephone-dn)#exit

Router(config)#ephone 1 Router(config-ephone)#type 7960 Router(config-ephone)#button 1:1 Router(config-ephone)#

最后在rip 上面 添加 电话信息

router 2 Router(config)#dial-peer voice 1 voip Router(config-dial-peer)#destination-pattern 2101     Router(config-dial-peer)#session target ipv4:20.0.0.1

router 3 Router(config)#dial-peer voice 1 voip Router(config-dial-peer)#destination-pattern 1101     Router(config-dial-peer)#session target ipv4:10.0.0.1

实验完成

第四部分完成
