【计算理论】计算理论总结 ( 非确定性有限自动机 NFA 转为确定性有限自动机 DFA | 示例 ) ★★

作者头像
韩曙亮
发布于 2023-03-28 20:06:24
发布于 2023-03-28 20:06:24
8590
举报
文章被收录于专栏：韩曙亮的移动开发专栏韩曙亮的移动开发专栏

文章目录

一、NFA 转 DFA 示例 1

将下图的 非确定性有限自动机 NFA 转为确定性有限自动机 DFA ;

NFA 的状态集

\rm \{ 1,2,3 \}

, 字符集

\rm \{ a,b \}

;

从 起始状态

1

开始分析 , 读取

\rm \varepsilon

无条件跳转到

3

, 这里形成了新的状态

\rm \{1, 3\}

, 写到下面表格中 ;

\rm \{1, 3\}

状态 下读取

\rm a

字符结果是

\rm \{1, 3\}

, 读取

\rm b

字符结果是

\{2\}

, 上述分别是 NFA 下两个状态读取字符的后继状态取并集 ; 将新状态写到表格中 , 然后分析新状态 ;

\{2\}

状态下读取读取

\rm a

字符结果是

\{2,3\}

, 读取

\rm b

字符结果是

\{3\}

, 上述分别是 NFA 下两个状态读取字符的后继状态取并集 ; 将新状态写到表格中 , 然后分析新状态 ;

\{2,3\}

状态下读取读取

\rm a

字符结果是

\{1, 2,3\}

, 读取

\rm b

字符结果是

\{3\}

, 上述分别是 NFA 下两个状态读取字符的后继状态取并集 ; 将新状态写到表格中 , 然后分析新状态 ;

\{3\}

状态下读取读取

\rm a

字符结果是

\{1,3\}

, 读取

\rm b

字符结果是

\{ \varnothing \}

, 上述分别是 NFA 下两个状态读取字符的后继状态取并集 ; 将新状态写到表格中 , 然后分析新状态 ;

\{1, 2,3\}

状态下读取读取

\rm a

字符结果是

\{1, 2,3\}

, 读取

\rm b

字符结果是

\{2, 3\}

, 上述分别是 NFA 下两个状态读取字符的后继状态取并集 ; 将新状态写到表格中 , 然后分析新状态 ;

\{ \varnothing \}

状态下读取读取

\rm a

字符结果是

\{ \varnothing \}

, 读取

\rm b

字符结果是

\{ \varnothing \}

, 上述分别是 NFA 下两个状态读取字符的后继状态取并集 ;

​

a a a

b b b

{ 1 , 3 } {1, 3 } {1,3}

{ 1 , 3 } {1 , 3} {1,3}

{ 2 } {2} {2}

{ 2 } {2} {2}

{ 2 , 3 } {2,3} {2,3}

{ 3 } {3} {3}

{ 2 , 3 } {2,3} {2,3}

{ 1 , 2 , 3 } {1,2,3} {1,2,3}

{ 3 } {3} {3}

{ 3 } {3} {3}

{ 1 , 3 } {1,3} {1,3}

{ ∅ } {\varnothing } {∅}

{ 1 , 2 , 3 } {1,2,3} {1,2,3}

{ 1 , 2 , 3 } {1,2,3} {1,2,3}

{ 2 , 3 } {2,3} {2,3}

{ ∅ } {\varnothing } {∅}

{ ∅ } {\varnothing } {∅}

{ ∅ } {\varnothing } {∅}

a
b
\{1, 3 \}
\{1 , 3\}
\{2\}
\{2\}
\{2,3\}
\{3\}
\{2,3\}
\{1,2,3\}
\{3\}
\{3\}
\{1,3\}
\{\varnothing \}
\{1,2,3\}
\{1,2,3\}
\{2,3\}
\{\varnothing \}
\{\varnothing \}
\{\varnothing \}

凡是 包含 NFA 中接受状态

1

的新状态 都是 接受状态 ;

\{1, 3 \}

和

\{1, 2, 3 \}

都是接受状态 , 画图时都是 双圈 ;

空集

\{\varnothing \}

状态 , 接受任何字符都是空集

\{\varnothing \}

;

最终的 DFA 如下 :

详细推理过程 : 【计算理论】非确定性有限自动机 ( NFA ) 转换成 确定性有限自动机 ( DFA )

二、NFA 转 DFA 示例 2

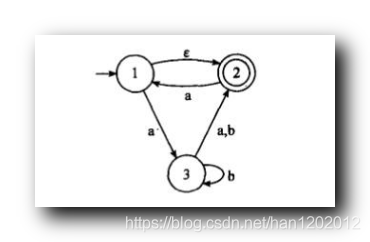

将下图的 非确定性有限自动机 NFA 转为确定性有限自动机 DFA ;

NFA 的状态集

\rm \{ 1,2,3 \}

, 字符集

\rm \{ a,b \}

;

从 起始状态

1

开始分析 , 读取

\rm \varepsilon

无条件跳转到

2

, 这里形成了新的状态

\rm \{1, 2\}

, 写到下面表格中 ;

\rm \{1, 2\}

状态 下读取

\rm a

字符结果是

\rm \{1, 2,3\}

, 读取

\rm b

字符结果是

\{\varnothing \}

;

\rm \{1, 2, 3\}

状态 下读取

\rm a

字符结果是

\rm \{1, 2,3\}

, 读取

\rm b

字符结果是

\{2, 3\}

;

\rm \{ 2, 3\}

状态 下读取

\rm a

字符结果是

\rm \{1, 2\}

, 读取

\rm b

字符结果是

\{2, 3\}

;

​

a a a

b b b

{ 1 , 2 } {1, 2 } {1,2}

{ 1 , 2 , 3 } {1 , 2, 3} {1,2,3}

{ ∅ } { \varnothing } {∅}

{ 1 , 2 , 3 } {1 , 2, 3} {1,2,3}

{ 2 , 3 } {2,3} {2,3}

{ 2 , 3 } {2,3} {2,3}

{ 2 , 3 } {2,3} {2,3}

{ 1 , 2 } {1,2} {1,2}

{ 2 , 3 } {2,3} {2,3}

{ ∅ } {\varnothing } {∅}

{ ∅ } {\varnothing } {∅}

{ ∅ } {\varnothing } {∅}

a
b
\{1, 2 \}
\{1 , 2, 3\}
\{ \varnothing \}
\{1 , 2, 3\}
\{2,3\}
\{2,3\}
\{2,3\}
\{1,2\}
\{2,3\}
\{\varnothing \}
\{\varnothing \}
\{\varnothing \}

凡是 包含 NFA 中接受状态

2

的新状态 都是 接受状态 ;

\{1, 2 \}

,

\{2, 3 \}

和

\{1, 2, 3 \}

都是接受状态 , 画图时都是 双圈 ;

空集

\{\varnothing \}

状态 , 接受任何字符都是空集

\{\varnothing \}

;

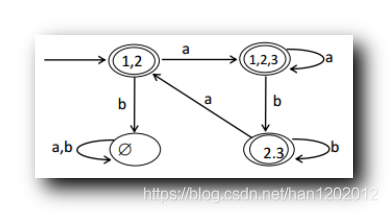

最终的 DFA 如下 :

三、NFA 转 DFA 示例 3

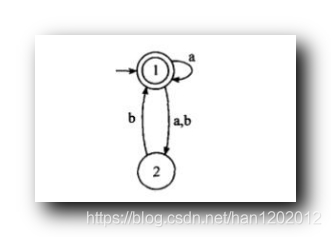

将下图的 非确定性有限自动机 NFA 转为确定性有限自动机 DFA ;

NFA 的状态集

\rm \{ 1,2 \}

, 字符集

\rm \{ a,b \}

;

从 起始状态

1

开始分析 ,

\rm \{1\}

状态 下读取

\rm a

字符结果是

\rm \{1, 2\}

, 读取

\rm b

字符结果是

\{ 2 \}

;

\rm \{1, 2\}

状态 下读取

\rm a

字符结果是

\rm \{1, 2\}

, 读取

\rm b

字符结果是

\{1, 2 \}

;

\rm \{2\}

状态 下读取

\rm a

字符结果是

\{ \varnothing \}

, 读取

\rm b

字符结果是

\{1\}

;

​

a a a

b b b

{ 1 } {1 } {1}

{ 1 , 2 } {1 , 2} {1,2}

{ 2 } { 2 } {2}

{ 1 , 2 } {1 , 2} {1,2}

{ 1 , 2 } {1, 2} {1,2}

{ 1 , 2 } {1,2} {1,2}

{ 2 } {2} {2}

{ ∅ } { \varnothing } {∅}

{ 1 } {1} {1}

{ ∅ } {\varnothing } {∅}

{ ∅ } {\varnothing } {∅}

{ ∅ } {\varnothing } {∅}

a
b
\{1 \}
\{1 , 2\}
\{ 2 \}
\{1 , 2\}
\{1, 2\}
\{1,2\}
\{2\}
\{ \varnothing \}
\{1\}
\{\varnothing \}
\{\varnothing \}
\{\varnothing \}

凡是 包含 NFA 中接受状态

1

的新状态 都是 接受状态 ;

\{1\}

和

\{1, 2 \}

都是接受状态 , 画图时都是 双圈 ;

空集

\{\varnothing \}

状态 , 接受任何字符都是空集

\{\varnothing \}

;

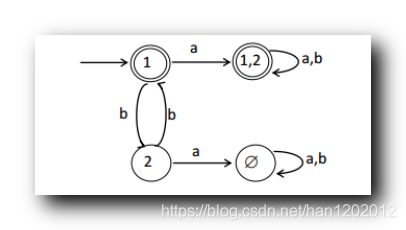

最终的 DFA 如下 :
