H3C交换机DHCP分配地址与接口ID绑定

网络技术联盟站

发布于 2023-03-13 21:28:00

1.3K0

文章被收录于专栏：网络技术联盟站网络技术联盟站

1组网及说明

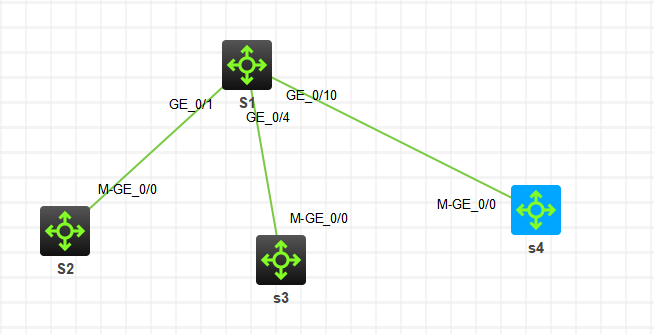

如图所示，交换机S1作为dhcp服务器，S2/S3/S4为dhcp客户端，

服务器分配的地址为10.1.1.0/24网段，其接口下的设备获取的地址为与该接口的id值相同，即S2地址为10.1.1.1，S3地址为10.1.1.4.S4地址为10.1.1.10.

2配置步骤

dhcp  enable

dhcp snooping enable

#

dhcp class port1     //配置port1规则

    if-match rule 1 option 82 hex 706f727431 offset 2 length 5

dhcp class port4

    if-match rule 1 option 82 hex 706f727434 offset 2 length 5

dhcp class port8

    if-match rule 1 option 82 hex 706f727438 offset 2 length 5

dhcp class port10

    if-match rule 1 option 82 hex 706f72743130 offset 2 length 6

#

dhcp server ip-pool 10

  gateway-list 10.1.1.254

  network 10.1.1.0 mask 255.255.255.0

  class port1 range 10.1.1.1 10.1.1.1

  class port4 range 10.1.1.4 10.1.1.4

  class port8 range 10.1.1.8 10.1.1.8

  class port10 range 10.1.1.10 10.1.1.10

#

interface GigabitEthernet1/0/1    //接口需要获取dhcp snooping信息

      dhcp snooping information enable

     dhcp snooping information circuit-id string port1   //绑定dhcp class信息

#

interface GigabitEthernet1/0/4

      dhcp snooping information enable

     dhcp snooping information circuit-id string port4

#

interface GigabitEthernet1/0/8

      dhcp snooping information enable

     dhcp snooping information circuit-id string port8

#

interface GigabitEthernet1/0/10

      dhcp snooping information enable

     dhcp snooping information circuit-id string port10

#

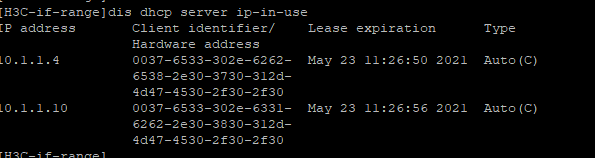

结果
